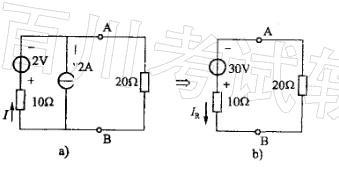

问题图示两电路相互等效，由图b)可知，流经10Ω电阻的电流IR = 1A，由此可求得流经图a)电路中10Ω电阻的电流I等于：

A.1A B. -1A C. -3A D. 3A

选项

答案 A

解析提示:根据线性电路的戴维南定理，图a)和图b)电路等效指的是对外电路电压和电流相同，即电路中20Ω电阻中的电流均为1A；然后利用节电电流关系可知，流过图a)电路10Ω电阻中的电流是1A。
