小型均质土坝的蓄水高度为16m，流网如图1-5所示。流网中水头梯度等势线间隔数均分为m=22(从下游算起的等势线编号见图所示）。土坝中G点处于第20条等势...

作者: rantiku 人气: - 评论: 0

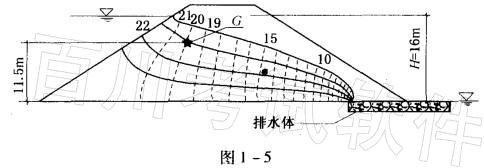

问题小型均质土坝的蓄水高度为16m，流网如图1-5所示。流网中水头梯度等势线间隔数均分为m=22(从下游算起的等势线编号见图所示）。土坝中G点处于第20条等势线上，其位置在地面以上11.5m。试问G点的孔隙水压力最接近于下列哪个选项的数值？ ( )

A. 30kPa B. 45kPa C. 115kPa D. 145kPa

选项

答案 A

解析等势线22条，m=22，任意两条等势线间的水头差为：

G 点的水头高 hG =16-0. 762×2 = 14. 48m； G 点孔隙水压力为：pw=yh=10×(14. 48 - 11.5) =29. 8kPa。
