某建筑物的地质剖面及土性指标如图4 -37和表4-8所示。柱基顶面承受的最大荷载特征值为：轴力P= 2040kN，弯矩M = 320kN·m，剪力T = ...

作者: rantiku 人气: - 评论: 0

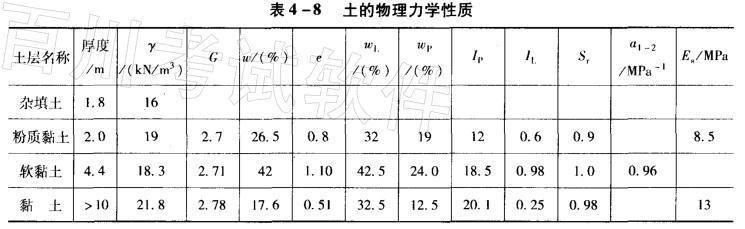

问题某建筑物的地质剖面及土性指标如图4 -37和表4-8所示。柱基顶面承受的最大荷载特征值为：轴力P= 2040kN，弯矩M = 320kN·m，剪力T = 56kN。根据方案比较择优选择了钢筋混凝土打入桩基础。采用平面尺寸为300mm×300mm的预制钢筋混凝土方桩。基础顶面高程为地表下0.8m，根据地质条件，确定第四层硬塑黏土为桩尖持力层。桩尖进入持力层1.55m，桩长8.0m，承台底面埋深1. 8m。桩数n=5根，边桩中心至承台边缘距离是d=0.3m,布置见图4-38所示。承台底面尺寸1. 6m×2. 6m。桩顶伸入承台50mm，钢筋保护层取35mm。建筑场地地层条件如下： ①粉质黏土层IL=0.6，取qsk=60kPa； qck =430kPa； ②饱和软黏土层：因e= 1. 10,属于淤泥质土，取qsk=26kPa； ③硬塑黏土层：IL=0.25，取qsk=80kPa,端土极限承载力标准值qpk=2500kPa。

(2)复合基桩竖向承载力特征值约为（）kN。 A. 312 B. 383 C. 455 D. 583

选项

答案 C

解析根据题意，分别计算各项参数如下：①根据《建筑粧基技术规范》（JGJ 94—2008），由式（5.2.5-1）计算复合基桩承载力特征值：R=Ra+ηcfakAc，桩中心距：

又承台底净面积：4=2.6×l.6-5×0.3×0. 3=3.71m2；则： R=327. 54 +0. 08×430×3. 71 =455kPa
