问题兼防直接接触和间接接触电击的措施有安全电压、剩余电流动作保护。其中，剩余电流动作保护的工作原理是()

选项 A:通过电气设备上的保护接触线把剩余电流引入大地 B:由零序电流互感器获取漏电信号，经转换后使线路开关跳闸 C:保护接地经剩余电流和构成接地短路从而导致熔断器熔断以切断供电电源 D:剩余电流直接促使电气线路上的保护元件迅速动作断开供电电源

答案 B

解析解析一：剩余电流动作保护装置的工作原理：剩余电流动作保护装置由检测元件、中间环节、执行机构三个基本环节及辅助电源和试验装置构成。检测元件的作用是将漏电电流信号转换为电压或功率信号输出给中间环节。中间环节通常含有放大器、比较器等，对来自零序电流互感器的漏电信号进行处理。解析二：

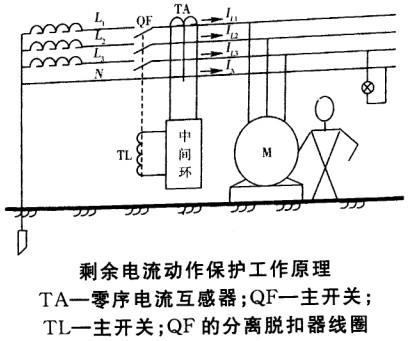

其工作原理见上图。在电路正常的情况下，通过TA一次边电流的相量和等于零，TA铁心中磁通的相量和也为零，TA二次边不产生感应电动势，剩余电流动作保护装置不动作，系统保持正常供电。当电路发生漏电或有人触电时，漏电电流的存在使通过TA一次边各相负荷电流的相量和不再等于零，即产生了剩余电流。此时，TA铁心中磁通的相量和也不再为零，即在铁心中出现了交变磁通。由此，使TA二次边线圈产生感应电动势，即得到漏电信号。经中间环节对此漏电信号进行处理和比较，当达到预定值时，漏电脱扣器动作，驱动主开关QF自动跳闸，从而迅速切断被保护电路的供电电源，实现保护。
