问题剩余电流保护装置的原理是（）。

选项 A.利用故障的漏电流通过检测元件后激发保护装置动作 B.只要线路中出现漏电就一定会动作 C.由检测元件检测到信号，并传递给中间环节，由中间环节直接动作，起到保护作用 D.当发生漏电的时候，漏电电流接通漏电装置，使其动作

答案 C

解析

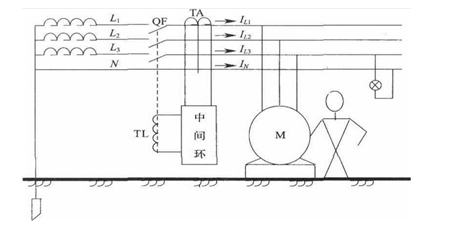

（1）在电路正常的情况下，通过 TA 一次边电流的相量和等于零，TA 铁心中磁通的相量和也为零，TA 二次边不产生感应电动势，剩余电流动作保护装置不动作，系统保持正常供电。（2）当电路发生漏电或有人触电时，漏电电流的存在使通过 TA 一次边各相负荷电流的相量和不再等于零，即产生了剩余电流。此时，TA 铁心中磁通的相量和也不再为零，即在铁心中出现了交变磁通。由此，使 TA 二次边线圈产生感应电动势，即得到漏电信号。经中间环节对此漏电信号进行处理和比较，当达到预定值时，漏电脱扣器动作，驱动主开关 QF 自动跳闸，从而迅速切断被保护电路的供电电源，实现保护。
