问题

某测绘单位承接了某办公楼建设项目的规划监督测量任务。

该办公楼为4层楼,长方形结构,楼顶为平顶。

办公楼相邻环境:东侧为办公大厦,南侧为小区市政道路,西侧为住宅楼,北侧为绿地。竣工后的办公楼室外周边地坪为水平。测量区域周边可用的控制点齐全。测量执行《城市测量规范》(CJJ/T 8—2011)。

测绘单位在实施规划监督测量过程中,分别进行了办公楼灰线验线测量、±0层地坪高程测量、办公楼高度测量、竣工地形图测量、地下管线测量、办公楼建筑面积测量,验测了周边建筑物的条件点。

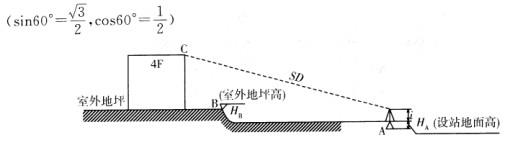

其中,办公楼高度采用电磁波测距三角高程测量法(见下图),测量了设站点A仪器到楼顶C点的距离(SD)和天顶距ZA;采用水准测量方法实测了室外地坪高程和设站点A的地面高程。一次观测得到如下测量数据:

HA(设站地面高)=47. 000m

HB(室外地坪高)=48. 500m

i(仪器高)=1. 600m

SD=37.000m

天顶距ZA=60°00′00″

【问题】

1.测绘单位实施的测量内容中,哪些属于验收测量?

2.竣工地形图测量中,应测量办公楼周边的哪些要素,其中建筑物的条件点应采用什么方法进行测量?

3.根据一次观测数据,计算办公楼的高度。(计算结果保留两位小数)

选项
答案
解析

1.测绘单位在实施规划监督测量过程中进行的办公楼高度测量、竣工地形图测量、地下管线测量、办公楼建筑面积测量属于验收测量内容。

2.根据《城市测量规范》( CJJ/T 8—2011)的规定,建设工程竣工地形图测量范围包括建设区外第一栋建筑物或市政道路或建设区外不小于30m。宜测量建筑物各主要角点、车行道入口、各种管线进出口的位置和标高,并标注建筑物结构层数。同时,测量内部道路起终点、交叉点和转折点的位置,弯道、路面、人行道、绿化带等界线,构筑物位置和高程。建筑物的条件点测量可采用双极坐标法、前方交会法、导线联测法和GPS—RTK法等。

3.办公楼的高度解算步骤如下:

(1)求楼顶C点的高程

因HA(设站地面高)=47.000m,i(仪器高)=1. 600m,SD=37.000m,则

HC=HA+i+SD·cos60°=47. 000+1.600+37. 000*cos60°= 67.100(m);

(2)计算办公楼的高度

设办公楼的高度为h,根据题意有:h=HC-HB=6 7.100-48. 500=18. 600(m).
