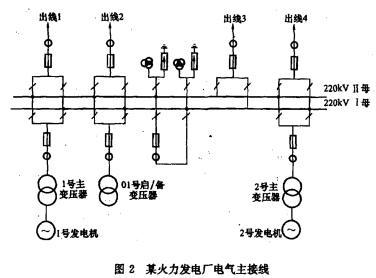

问题某火力发电厂电气主接线如图2所示。为节约线路走廊，出线1和出线2为同塔双回送出，出线3和出线4也为同塔双回送出。配电装置采用屋外敞开式普通中型配电装置，断路器单列式布置，间隔宽度15m，母线采用支持式铝管母线，管母外径150mm，两组母线间距为5m。发电机额定容量均为300MW，最大连续容量为395MVA，母线穿越容量为800MVA。 220kV最大短路电流为40kA，短路切除时间为0.3s.每台机厂用负荷为32MVA。

以下关于主变压器选择的说法中，正确的是（）。

选项 A.该主变压器宜采用自耦变压器； B.该主变压器额定容量宜为400MVA，且变压器绕组的平均温升在标准环境温度下不超过65℃； C.该主变压器可采用额定分接电压为242kV、正分接为+1X2.5%、负分接为—2X2.的无助磁调压变压器； D.该主变压器的联结組别是Dynll。

答案 C

解析解答过程：主变压器仅升高到220kV—个电压等级，应采用双绕组变压器，根据《火力发电厂设计规程》（DL5000—2000）第13.1.5条规定，主变压器額定容量应是发电机最大连续容量减去厂用负荷,即395—32=363（MVA）,应选370MVA变压器；我国220kV系统均为有效接地系统，主变压器联结组别应为YNdll。
