某配电装置的母联间隔如图3所示，请依据此图回答回题。如果图示为220kV电压等级的断面面，试根据以下条件确定最合适的挂线点标髙X和母线构架的高...

作者: rantiku 人气: - 评论: 0

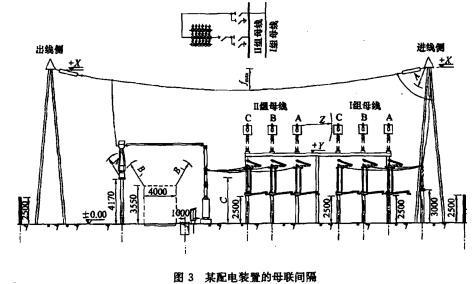

问题某配电装置的母联间隔如图3所示，请依据此图回答回题。

如果图示为220kV电压等级的断面面，试根据以下条件确定最合适的挂线点标髙X和母线构架的高度y。母线隔离开关为GW10—252D型垂直伸缩式隔离开关，其底座下边沿至母线中心线的距离为6991mm,上层导线最大弧垂fmax=2000mm,母线支柱绝缘子ZSW—252高2300mm,经10号槽钢（立放）安装在母线梁上，管母线托架髙90mm,管母线滑动线夹髙155mm管母线T型线夹髙270mm。则应选择（）。

选项 A.Y=6.821m,X=13.500m； B.Y=6.846m,X=14.500m； C.Y=6.846m,X=13.500m； D.Y=6.846m,X=16.500m。

答案 B

解析解答过程： X=隔离开关支架高+隔离开关底座至母线髙+B1+fmax=2.5+6.991+2.55+2=14.041（m），故X取14.500m最合适。 Y=隔离开关支架髙+隔离开关底座至母线髙一绝缘子高一10槽钢髙一托架髙一滑动线夹高 =2.5+6.991—2.3-0.1-0.09-0.155=6.846（m）故选择答案B。
