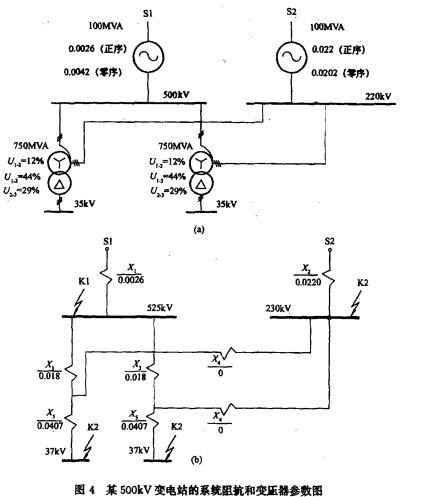

问题某500kV变电站已知系统阻抗和变压器参数如图4所示，站址位于一块荒地上，围墙外面有水塘。

变电站接地网的接地电阻值应为（）。

选项 A.0.15Ω； B.0.11Ω； C.0.22Ω； D.0.33Ω。

答案 B

解析解答过程：根据《交流电气装置的接地》（DL/T621-1997）第5.1.1条规定：R≤2000/I，（I为入地电流18.2kA）即 R=2000/I=2000/18200=0.11（Ω）,所以选择答案B。
