问题某新建2X300MW火力发电厂，每台机组设A、B两段6kV工作段，全厂设01A、O1B两段6kV公用段，公用段间设有联络断路器，正常运行时公用段分别由IA、IIA单元段供电。每台机组设一台分裂绕组髙压工作变压器，容量50/27-27MVA，半穿越阻抗U’ dl-2=21%,额定变比20±2X2.5%/6.3—6.3kV。每台机组设一台备用电动给水泵，接于单元B段。发电机出口短路容量为4330MVA，每段6kV母线计算负荷及所接电动机额定功率之和如表3所示。

已知给水系电动机额定功率5500kW，启动电流倍数为6,电动机ηd*cosφd=0.8。髙厂变供电时，给水泵电动机正常启动时母线电压百分值为（）。

选项 A.80.2%； B.81.8%； C.84.0%； D.85.7%.

答案 B

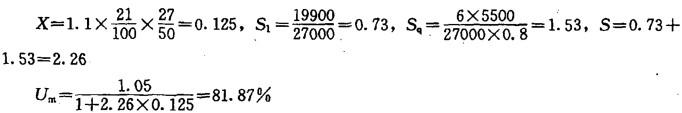

解析解答过程：根据DL/T5153—2002附录J计。注意给水泵起动前已带负荷为25400—5500=19900kVA，
