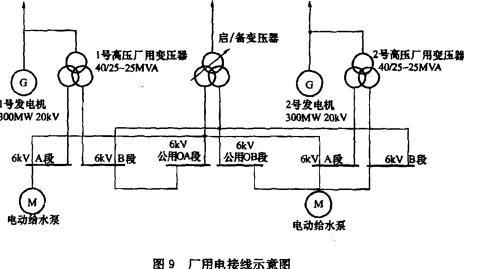

问题某2X300MW火力发电厂厂用电系统采用6kV和380V两级电压，其中每台机组设A、B两段6kV工作段，全厂设01A、OlB两段6kV公用段，考虑公用段工作电源取自1、2号机组6kV工作段，备用电源取自启动/备用变压器。见示意图9。每台机组设一台电动给水泵，都接于机组6kV工作A段，髙压厂用分裂变压器容量为：40/25—25MVA（无载调压）。

若发电机额定电压为20kV，高压厂用变压器高压侧短路容量计算值为4780MVA,6kV系统短路时，假定电动机反馈电流有效值为12.6kA。要求高压厂用电系统采用轻型电气设备（4OkA）,则变压器阻抗电压（％）的最小值为（）。

选项 A.15%, B.16%； C.17%, D.18%。

答案 B

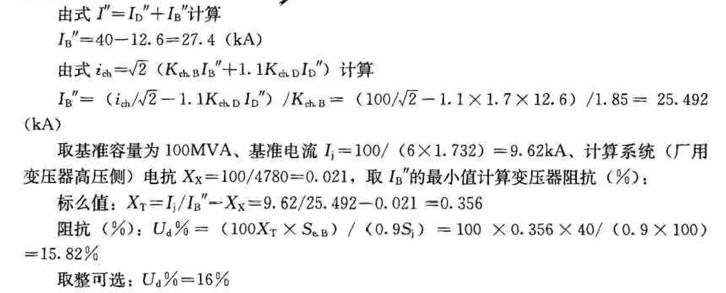

解析解答过程：以厂用电系统短路水平控制在40kA（有效值）、1OOkA（峰值）为条件，确定变压器阻抗的最小值：
