问题某125MW火电机组低压厂变回路从6kV厂用工作段母线引接，该母线短路电流周期分量起始值为28kA。低压厂变为油浸自冷式三相变压器，参数为：

阻抗电压

接线组别Dyn11，额定负载的短路损耗

空气断路器。该变压器高压侧至6kV开关柜用电缆连接；低压侧0.4kV至开关柜用硬导体连接，该段硬导体每相阻抗为

；中性点直接接地。低压厂变设主保护和后备保护，主保护动作时间为20ms，后备保护动作时间为300ms。低压厂变回路接线及布置见下图，请解答下列各小题（计算题按最接近数值选项）：

选项若0.4kV开关柜内电阻忽略，计算空气断路器DL2的PC母线侧短路时，流过该断路器的三相短路电流周期分量起始值最接近下列哪项数值？（变压器相关阻抗按照《电力工程电气设计手册1》计算）（A） 32.08kA （B） 30.30kA （C） 27.00kA （D） 29.61kA

答案 B

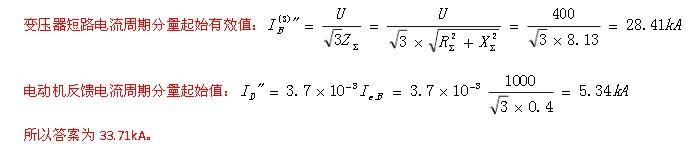

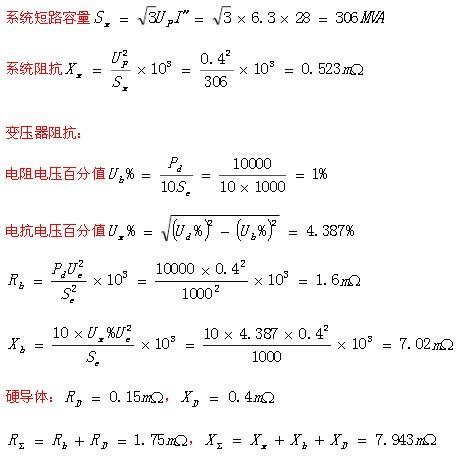

解析根据《电力工程电气设计手册1》第4-10节：系统阻抗
