问题 220kV变电所，一期2*180MVA主变，远景3*180MVA主变。三相有载调压，三相容量分别为180/180/90，Ynynd11接线。调压230（8）*1.25%/117kV/37kV，百分电抗X1高中=14，X1高低=23，X1中低=8，要求一期建成后，任一主变停役，另一台主变可保证承担负荷的75%，220kV正序电抗标幺值0.0068（设SB=100MVA），110kV、35kV侧无电源。

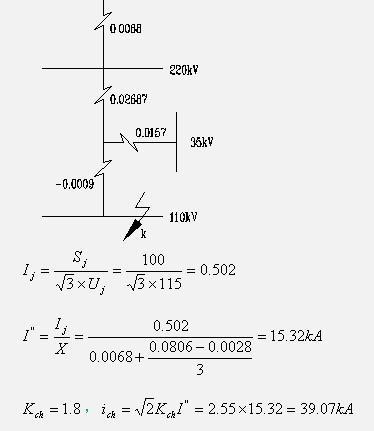

选项计算110kV隔离开关动热稳定参数，最小可用（仅考虑三相短路） A 热稳定25kA，动稳定63kA B 热稳定31.5kA，动稳定80kA C 热稳定31.5kA，动稳定100kA D 热稳定40kA，动稳定100kA
