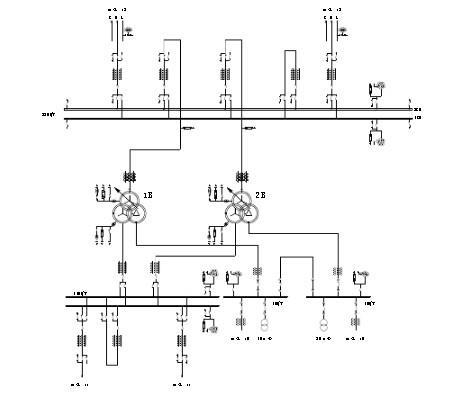

问题某电网规划建设一座220kV变电所，安装2台主变，三侧电压为220/110/10kV。220kV、110kV为双母线接线，10kV为单母线分段接线。220kV出线4回，10kV电缆出线16回，每回长2km。110kV出线无电源。电气主接线如下图所示，请回答下列问题。

选项如该变电所220kV屋外配点装置采用Φ120/110[铝镁系(LDRE)]管形母线，远景220kV母线最大穿越功率为900MVA，在计及日照（环境温度35℃、海拔高度1000m以下）条件下，请计算220kV管母长期允许载流量最接近下列哪项数值？是否满足要求？并说明理由。（A） 2317A，不满足要求（B） 2503A，满足要求（C） 2663A，满足要求（D） 2831A，满足要求

答案 A

解析根据《导体和电器选择设计技术规定DL/T5222-2005》附录D，表D.2：铝镁系(LDRE)Φ120/110管形母线最高允许温度+80℃时的载流量为2663A，根据本规定7.1.5条及附录D，表D.11，综合校正系数为0.87，校正后的母线载流量为I=2663*0.87=2317A。母线远景最大持续工作电流为

，母线载流量小于远景最大持续工作电流，因此母线载流量不满足要求
