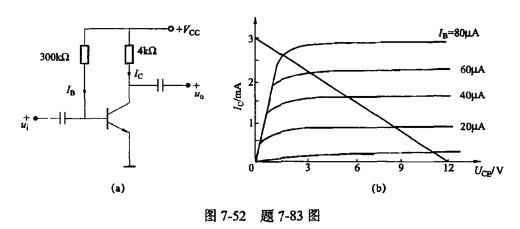

问题图7-52中（a）所示的固定偏置放大电路中，己知晶体管的输出特性曲线和电路的直流负载线[图7-52中的（b）]，可得出该电路的静态值为（）。

A.UCE=3.1V,Ic=2.2mA B.UCE=5.5V,Ic=1.5mA C.UCE=3V,Ic=12m

选项 A D.UCE=8.8V，Ic=0.8mA

答案 B

解析正确答案是B。提示：直流负载线与横坐标轴的交点电压为Ucc值，求得IB=40μA：由IB=40μA的晶体管的输出特性曲线和电路的直流负载线之交点为静态工作点，读取静态工作点坐标值获得答案。
