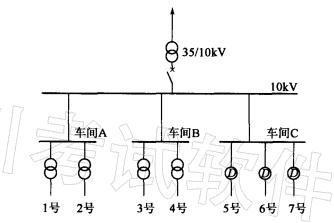

问题地处西南某企业35kV电力用户具有若干10kV变电所。所带负荷等级为三级,其供电系统图和巳知条件如下： 1)35kV线路电源侧短路容量为500MV-A。 2)35kV电源线路长15km。 3)10kV馈电线路20回，均为截面积185min2的电缆出线，每回平均长度1. 3km 4)35/10kV变电站向车间A馈电线路所设的主保护动作时间和后备保护时间分别为0和0.5s，当主保护装置为速动时，短路电流持续时间为0.2s。 5)车间B变电所3号变压器容量800kV.A,额定电压10/0.4kV,Y，yn0接线，其低压侧计算电流为900A，低压母线载流量为1500

选项 A。

35/10kV变电所向车间A的馈电线路为10kV交联聚乙烯铝芯电缆，敷设在电缆沟中的电路计算负荷电流为45A，通过电流回路最大电流为5160A，按电缆热稳定条件,电缆截面应选择下列哪一项？（） (A)25mm2 (B)35mm2 (C)50mm2 (D)70mm2

答案 C

解析《工业与民用配电设计手册》（第三版)P207中“短路电流持续时间：校验电缆热稳定应釆用后备保护动作时间与断路器分闸时间之和，即t=0.5s”。《工业与民用配电设计手册》（第三版）P211式（5-26)及P212表5-9。可得：
