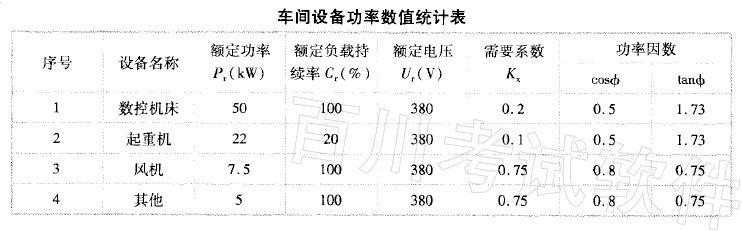

问题题1～5:某车间负荷采用低压三相电源线路供电，线路长度L = 50m ，允许电压降5%，保护装置0.4s内可切除短路故障，线路发生最大的短路电源Ik= 6.8 kA，线路采用铜芯交联聚乙烯绝缘电缆穿钢管明敷，环境温度4，电源导体最高温度9 0尤，电缆经济电流密度2.0A/ mm2，电缆热稳定系数c=137，电压损失百分数0.50% /（kW·km）。车间设备功率数值统计见下表，有功功率同时系数取0.8，无功功率同时系数取0.93。

请回答下列问题。若假定已知车间负荷计算电流Ie=55A，按电缆经济电流密度选择电缆导体截面应为下列哪个数值？ ( )

选项 A.25mm2 B.35mm2 C.50mm2 D.70mm2

答案 A

解析 .

根据B.0.3-3要求，当电缆经济电流截面介于电缆标称截面档次时，可视其接近程度，选择较接近一档截面，且宜偏小选取。因此选择截面为25mm2。
