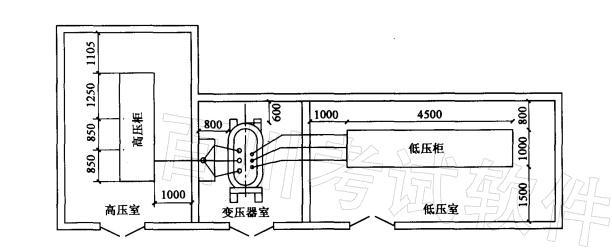

问题找出下面的10kV变电所平面布置图（尺寸单位:mm)中，有几处不符合规范的要求？并请逐条说明正确的做法是什么。图中油浸变压器容量为1250kV.A,低压柜为固定式配电屏（注:图中未标注的尺寸不用校验）。 ( )

(A)—处（B)两处 (C)三处（D)四处

选项

答案 C

解析《10kV及以下变电所设计规范》（GB50053—1994)第4.2.4条（变压器外廓与后壁距离不符合要求）、第4.2.9条（低压配电柜柜后通道不符合要求）、第6.2.2条（配电室的门开启方向不符合要求）。注:第6.2.1条,高压配电室宜设不能开启的自然采光窗，因其为"宜" ,图中设计不违反规范。
