某企业供配电系统如下图所示，总降压变电所电源引自地区变电所。请回答下列问题。总降压变电所10kV母线最小短路容量是150MV*A，车间变电所1...

作者: rantiku 人气: - 评论: 0

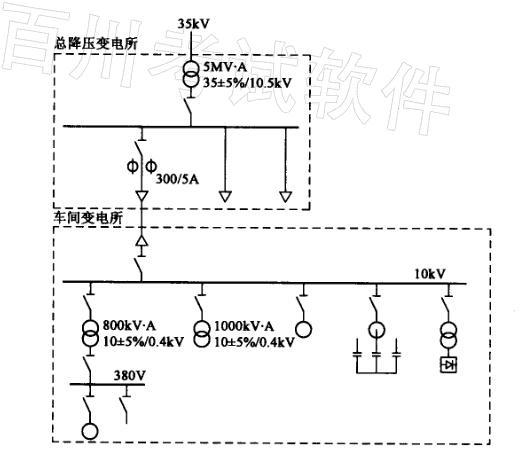

问题某企业供配电系统如下图所示，总降压变电所电源引自地区变电所。

请回答下列问题。总降压变电所10kV母线最小短路容量是150MV*A，车间变电所10kV母线最大、最小短路容量分别是50MV*

选项 A、40MV*A，总降压变电所至车间变配电所供电线路拟设置带时限电流速断保护，采用DL型继电器，接线系数为1，保护用电流互感器变比为300/5A，请计算该保护装置整定值和灵敏系数。（） (A)55A,2.16 (B)44A,2.7 (C)55A,0.58 (D)165A,0.24

答案 A

解析《钢铁企业电力设计手册》（上册）P729表15 -3 8带时限电流速断保护公式。

注：也可用《工业与民用配电设计手册》（第三版）P309表7-13带时限电流速断保护公式，但DL型可靠系数取值为1.3，与钢铁手册取1.2有区别，计算结果有误差。另需注意代入的短路电流值为始端还是末端。
