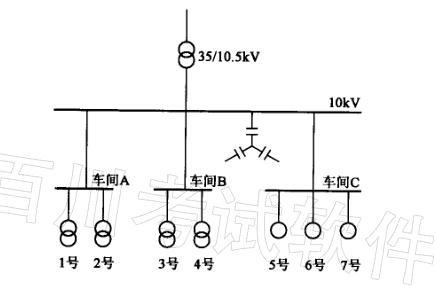

问题某电力用户设35/10kV变电站。10kV系统为中性点不接地系统，下设有3个10kV车间变电所，其中主要是二级负荷，其供电系统图和已知条件如下： 1)35kV线路电源侧短路容量无限大。 2)35/10kV变电站为重要变电所。 3)35/10kV变电站10kV母线短路容量104MV*A。 4)A、B和C车间变电所10kV母线短路容量分别102MV*A、100MV*A、39MV*A。 5)车间B变电所3号变压器额定电压10/0. 4kV，其低压侧母线三相短路超瞬态电流为16330A。 6)35/10kV变电站正常时间

选项 A、B和C车间变电所供电的3个10kV出线及负载的单相对地电容电流分别为2.9人、1.3人、0.7人，并假设各出线及负载的三相对地电容电流对称。 7)保护继电器接线系数取1。

请回答下列问题。若车间B的3号变压器高压侧装设电流速断保护，电流互感器变比为50/5、过流继电器为DL型、过负荷系数取1.4。求变压器速断保护装置动作整定电流和灵敏系数各为多少？（） (A)85A，5.6 (B)7A，1.9 (C)8A，2.2 (D)7A，2.5

答案 A

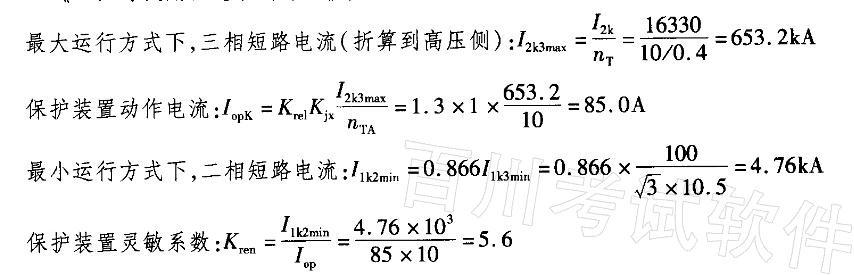

解析《工业与民用配电设计手册》（第三版）P297表7-3。
