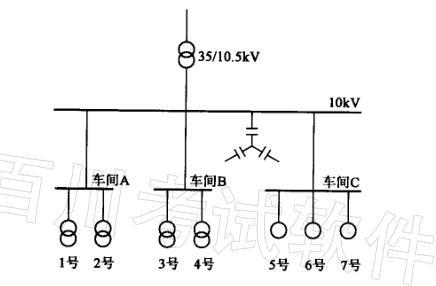

问题某电力用户设35/10kV变电站。10kV系统为中性点不接地系统，下设有3个10kV车间变电所，其中主要是二级负荷，其供电系统图和已知条件如下： 1)35kV线路电源侧短路容量无限大。 2)35/10kV变电站为重要变电所。 3)35/10kV变电站10kV母线短路容量104MV*A。 4)A、B和C车间变电所10kV母线短路容量分别102MV*A、100MV*A、39MV*A。 5)车间B变电所3号变压器额定电压10/0. 4kV，其低压侧母线三相短路超瞬态电流为16330A。 6)35/10kV变电站正常时间

选项 A、B和C车间变电所供电的3个10kV出线及负载的单相对地电容电流分别为2.9人、1.3人、0.7人，并假设各出线及负载的三相对地电容电流对称。 7)保护继电器接线系数取1。

请回答下列问题。 35/10kV变电站10kV线路出线应配置下列哪一项保护装置？并说明理由。（） (A)带时限电流速断和单相接地保护 (B)无时限电流速断、单相接地保护和过负荷保护 (C)无时限电流速断和带时限电流速断 (D)带时限电流速断和过流保护

答案 A

解析《电力装置的继电保护和自动装置设计规范》（GB/T 50062-2008）第5.0.3条、第5.0.7条、第5.0.8条。注：原题考查旧规范条文，不必深究。
