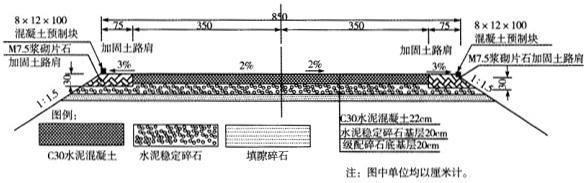

问题背景某施工单位承接了长55.8km的平原区二级公路路面施工，路面面层采用C30水泥混凝土，基层为水泥稳定碎石，底基层为级配碎石。全线均为填方路堤，平均填方高度为2～4m，填方边坡坡面未做坡面防护处理。路面结构如下图所示。

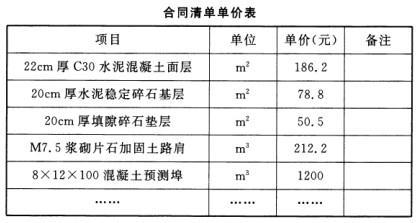

该工程采用清单计价，施工合同中的清单单价部分摘录如下表：合同清单单价表

施工单位采用轨道式摊铺机进行面层施工。在进行混凝土面层铺筑前，施工单位做的准备工作有：模板的加工与制作、测量放线、模板支立、铺设轨道、摊铺机就位和调试。现将施工单位的部分技术要点摘录如下：(1)施工中采用一次性塑料模板；(2)模板拆除应在混凝土抗压强度不小于5.0MPa时方可进行；(3)根据拌和物的黏聚性、均质性及强度稳定性试拌确定最佳拌和时间；(4)混凝土入模前，应检查坍落度，控制在配合比要求坍落度1cm范围内；(5)清除接缝中夹杂的砂石等后，及时做灌浆处理。问题： 1.补充面层施工前准备工作的漏项。 2.改正面层施工技术要点中的错误之处。 3.写出图中8*12*100预制块构筑物的名称和作用。 4.写出背景图中排除路面表面水至路基范围之外的途径。 5.计算M7.5浆砌片石加固土路肩的合同造价。

选项

答案

解析 1.漏项为：导线架设。 2.(1)改正：施工模板应采用刚度足够的槽钢、轨模或钢制边侧模板（不应使用木膜板和塑料模板等易变形的模板）；(2)改正：模板拆除应在混凝土抗压强度不小于8.0MPa时方可进行；(3)改正：控制在配合比要求坍落度20～40mm范围内。 3.拦水带。作用：汇集路面表面水，然后通过泄水口和急流槽排离路堤，保护边坡坡面不受路面表面水流冲刷。 4.路面表面水汇集在拦水带同路肩铺面（或者路肩和部分路面铺面）组成的浅三角形过水断面内，在适当长度内(20～50cm)设置泄水口配合急流槽将路面积水排于路基之外。 5.加固土路肩的面积：(75+120)*30*0.5=2925(cm2)。加固土路肩的合同总价：2925/10000*2*55800*212.2=6926844.6（元）。本案例第1问考查的是轨道式摊铺机进行混凝土面层铺筑准备工作。包括：(1)提前做好模板的加工与制作；(2)测量放样；(3)导线架设；(4)模板支立；(5)铺设轨道；(6)摊铺机就位和调试。本案例第2问考查的是水泥混凝土路面施工方法。施工模板应采用刚度足够的槽钢、轨模或钢制边侧模板，不应使用木膜板和塑料模板等易变形模板。模板拆除应在混凝土抗压强度不小于8.0MPa时方可进行。根据拌和物的黏聚性、均质性及强度稳定性试拌确定最佳拌和时间。混凝土入模前，应检查坍落度，控制在配合比要求坍落度20～40mm范围内，制作混凝土检测抗压抗折强度的试件。清除接缝中夹杂的砂石等后，及时做灌浆处理。本案例第3问考查的是路面防排水设施。路面表面防排水设施由路拱横坡、路肩坡度和拦水带等组成。在路堤较高，边坡坡面未做防护而易遭受路面表面水流冲刷，或者坡面虽已采取防护措施但仍有可能受到冲刷时，应沿路肩外侧边缘设置拦水带，汇集路面表面水，然后通过泄水口和急流槽排离路堤。本案例第4问考查的是路面排水设施。背景图为填方路堤，且设置了拦水带。当路面地表水顺着2%路拱横坡及3%路肩横坡流到路基边缘时，就被拦水带挡住了。路面表面水汇集在拦水带同路肩铺面（或者路肩和部分路面铺面）组成的浅三角形过水断面内，在适当长度内(20～50cm)设置泄水口配合急流槽将路面积水排于路基之外。本案例第5问考查的是清单计量的计算方法。从《合同清单单价表》中得到M7.5浆砌片石加固土路肩的单价是212.2元/m3，所以先计算M7.5浆砌片石加固土路肩的体积。加固土路肩的形状和尺寸需要在图中读出来。
