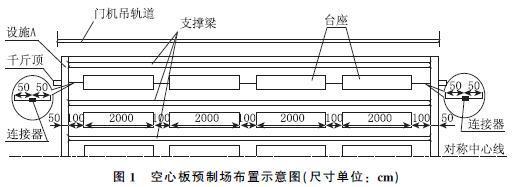

问题背景：某施工单位承接了一级公路某标段施工任务，标段内有5座多跨简支梁桥，桥梁上部结构均采用20m先张预应力空心板，5座桥梁共计35跨，每跨空心板数量均为20片。施工单位在路基上设置了如图1所示的预制场，所有空心板集中预制，为节省费用，编制的施工组织设计中要求张拉端钢绞线用连接器连接并重复使用。

施工中还有如下事件发生：事件1：施工单位定制了8套模板（外模8套、充气式胶囊内模8套）循环重复用，设定每片空心板预制周期为7天，整个预制施工采取平行流水作业，前20片空心板预制施工横道图如图2：

事件2：施工单位制定的空心板预应力施工操作要点如下：（1）预应力张拉采用两套千斤顶、油泵施工，张拉前只需分别对千斤顶、油泵进行检查，即可用于预应力张拉。（2）预应力张拉采用双控，以张拉力控制为主，以钢绞线的计算伸长量进行校核。（3）混凝土浇筑完成后，按要求及时拆除外模与内模胶囊，采用与空心板同条件养护的试块进行强度评定。（4）混凝土试块达到设计强度的70%时，使用砂轮锯切断钢绞线放张。事件3：空心板预制中，发现有5片空心板顶板厚度只有7cm，设计厚度为10cm，施工单位立即组织技术人员召开现场会，排除了外模板制作与安装、混凝土施工、台座变形等因素，查找到事故原因后，及时解决了问题。 <1> 、写出图1中设施A的名称，并计算单根钢绞线理论下料长度。 <2> 、事件1中，计算所有空心板预制完成的工期。 <3> 、逐条判断事件2中空心板预应力施工操作要点的正误，并改正错误之处。 <4> 、事件3中，分析空心板顶板厚度不够的原因。

选项

答案

解析 <1> 、 A为横梁，（两连接器之间的长度）单根钢绞线理论长度：2000*4+100*4=8400。 <2> 、施工工期=34*7+9=247天。 <3> 、（1）错误。改正：张拉前，千斤顶、油泵应进行配套检验，配套使用。（2）错误。改正：预应力张拉采用双控，以张拉力控制为主，以钢绞线的实际伸长量进行校核。（3）正确。（“及时”两字有歧义，涉及缺少条件）（4）错误。改正：混凝土试块达到设计强度的75%时，使用砂轮锯切断钢绞线放张。 <4> 、内模位置偏差、内模变形导致。
