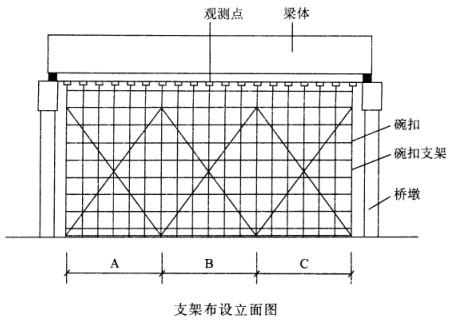

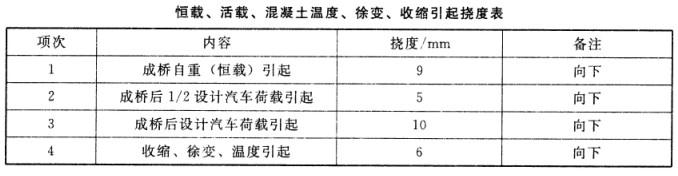

问题（三）【背景资料】某跨度40m现浇预应力钢筋混凝土简支梁桥，采用后张法张拉预应力。施工单位采用碗扣式满堂支架施工（见下图），支架由钢管、扣件、型钢等组成，纵横梁采用电弧焊连接。支架为就近租赁，为保证支架安装质量，施工单位认真检查了扣件的外观质量。为了保证支架的承载力以及消除支架和支架地基引起的塑性变形，对支架进行了堆沙袋预压，压重为梁自重的1.2倍（梁自重加施工荷载），并在跨中支架顶部设置了标高观测点。观测点预压前标高为l85.756m，进行分级预压，100%预压荷载时观测点的标高为185.701m。预压稳定后进行了分级卸载，卸载后观测点的标高为185.725m。经计算，该桥达到了设置预拱度的条件，恒载、活载、混凝土温度、徐变、收缩引起挠度见下表，并按二次抛物线设置预拱度。跨中底板的设计标高为185.956m。粱体浇筑后进行了预应力的张拉，然后拆除支架。为保证施工安全，拟定分三部分(A、B、C)（见下图），分批分次拆除支架。

【问题】 1.计算梁自重和施工荷载作用下的弹性变形。（保留小数点后三位） 2.计算该支架跨中需要设置的预拱度以及底板的立模标高。（保留小数点后三位） 3.排列A、B、C三部分合理的拆除顺序。 4.写出旧扣件外观质量可能存在的病害。 5.写出架设本桥支架所需要的特殊工种。

选项

答案

解析 1.梁自重和施工荷载作用下的弹性变形=(185.725-185.701)m=0.24m。 2.该支架跨中需要设置的预拱度=(9+5+10+6)mm=30mm。底板的立模标高=(1.85.956+0.03)m=185.986m。 3.A、B、C三部分合理的拆除顺序是：先拆除B，然后同步拆除A和C。 4.旧扣件外观质量可能存在的病害包括裂缝、变形或螺栓出现滑丝。 5.架设本桥支架所需要的特殊工种为架子工、电焊工、信号工、司索工。
