已知某工程的网络计划中相关资料如下表所示。问题：1．根据上表绘制网络计划图。2．计算总工期，以及网络图中各工作的六个时间参数(ES、EF、LS...

作者: rantiku 人气: - 评论: 0

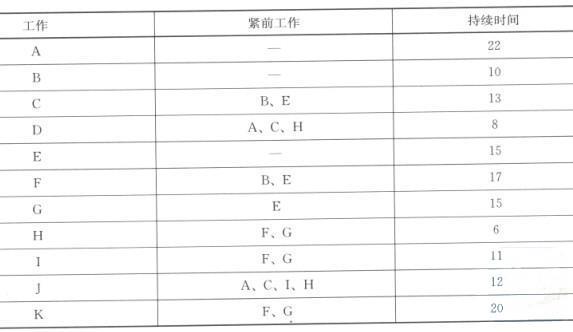

问题已知某工程的网络计划中相关资料如下表所示。

问题：1．根据上表绘制网络计划图。2．计算总工期，以及网络图中各工作的六个时间参数(ES、EF、LS、LF、TF、FF)。3．写出关键线路（工作表示或节点表示）。

选项

答案

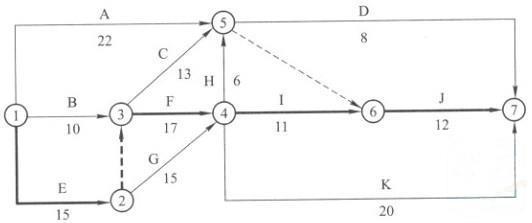

解析 1．绘制网络计划图如下所示：

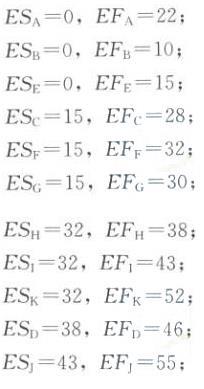

计算总工期：T=15+17+11+12=55(1)计算各工作的ES、 (1)计算各工作的ES、EF:

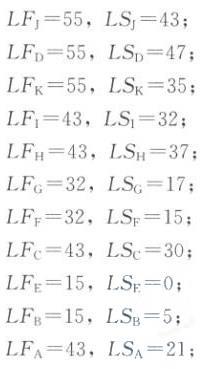

(2)计算各工作的LS、LF:

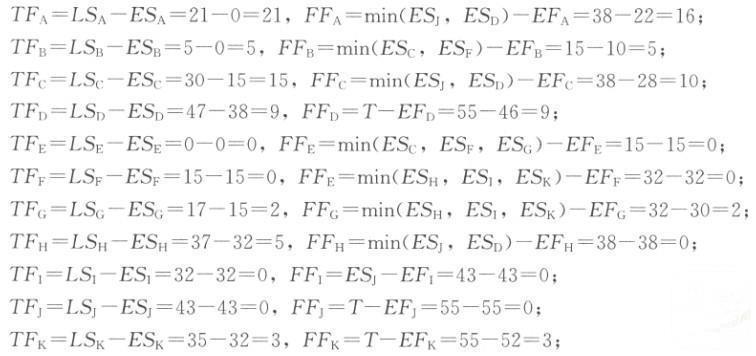

(3)计算各工作的TF、FF:

工作表示的关键线路：E→F→I→J。节点表示的关键线路：①→②→③→④→⑥→⑦。
