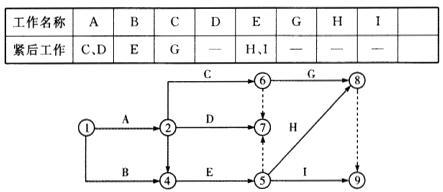

问题根据下表给定逻辑关系绘制而成的某分部工程双代号网络计划如下图所示，其作图错误包括()

选项 A.节点编号有误 B.存在循环回路 C.有多个起点节点 D.有多个终点节点 E.不符合给定逻辑关系

答案 DE

解析选项D，存在两个终点节点，分别为⑦和⑨；选项E，图中A的紧后工作包括C、D、E，不符合给定的逻辑关系。
