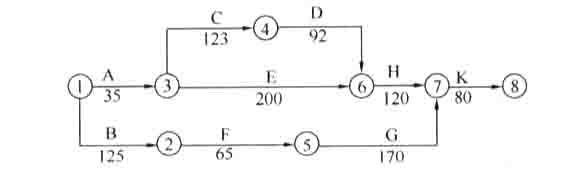

问题某水利工程经监理人批准的施工网络进度计划如下图（单位：天）。

合同约定：工期提前奖励标准为10000元／天，工期延误支付违约金标准为10000元／天。当工程施工按计划进行到第110天末时，因承包人的施工设备故障造成E工作中断施工。为保证工程顺利完成，有关人员提出以下施工调整方案：方案一：修复设备。设备修复后E工作继续进行，修复时间是20天。方案二：调剂设备。B工作所用的设备能满足E工作的需要，待B工作完工后，使用B工作的设备完成E工作未完成工作量，其他工作均按计划进行。方案三：租赁设备。租赁设备的运输安装调试时间为10天。设备正式使用期间支付租赁费用，其标准为350元／天。 1.计算施工网络进度计划的工期以及E工作的总时差，并指出施工网络进度计划的关键线路。 2.若各项工作均按最早开始时间施工，简要分析背景资料中哪个施工调整方案较合理。 3.根据分析比较后采用合理的施工调整方案，绘制调整后的施工网络进度计划，并指出关键线路（网络进度计划中应将E工作分解为E1和E2，其中E1表示按原计划完成的工作，E2表示使用B设备完成的工作）。

选项

答案

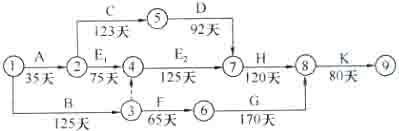

解析 1.计划工期为450天,E工作的总时差为15天, 关键线路为A→C→D→H→K（或①→③→④→⑥→⑦→③）。 2.方案一,设备修复时间为20天,E工作的总时差为15天,影响工期5天,且增加工期延期的违约金为5万元。方案二,B工作第125天末结束,E工作将推迟15天完成,但不超过E工作的总时差,不影响工期,也不增加费用。方案三,租赁设备安装调试10天,不超过E的总时差,不影响工期,E工作使用租赁设备时间为125天（200-（110-35）=125）,增加设备租赁费用为43750元。三个方案综合比较,方案二合理。 3.根据优选的方案二,调整后的网络计划如下图所示：

关键线路之一：①→③→④→⑦→⑧→⑨(或B→E2→H→K) 关键线路之二：①→②→⑤→⑦→⑧→⑨(或A→C→D→H→K) 1.这是一道网络计划绘制和时间参数计算题，考核对网络计划绘制和对时间参数的计算方法的掌握。最长线路法：线路最长者为关键线路，关键线路上的工作为关键工作，最长线路上工作持续时间之和为总工期。本题采用最长线路法计算： ①→③→④→⑥→⑦→⑧（35+123+92+120+80=450天） ①→③→⑥→⑦→⑧（35+200+120+80=435天） ①→②→⑤→⑦→⑧（125+65+170+80=440天） 2.这是一道有关计划调整的题目，考核运用对网络计划技术，从工期和费用两方面进行方案比较能力。方案比较从对工期影响、费用增加两方面进行。 E工作为非关键工作，各方案进度安排与计划进度比较所造成的延误是否超过总时差，判定是否影响工期，方案一影响工期5天，而方案二、方案三均不影响工期。方案一、方案三分别需增加费用50000元（10000元／天*5天=50000元）、43750元（350元／天*125天=43750元），而方案二不增加费用。 3.这是一道有关进度计划调整的题目，考核考生对逻辑关系的掌握情况，以及绘制网络计划的能力。重新绘制网络图的要求，一是E工作分解为E1和E2，其中E1为已完工作，持续时间应为75天，E2为未完成工作，持续时间为125天，在E1和E2中增加一节点④；二是将B工作结束与E2工作开始用虚箭线连接，建立逻辑关系。
