问题某寒冷地区大型水闸工程共18孔，每孔净宽10.0m，其中闸室为两孔一联，每联底板顺水流方向长与垂直水流方向宽均为22.7m，底板厚1.8m。交通桥采用预制“T”型梁板结构；检修桥为现浇板式结构，板厚0.35m。各部位混凝土设计强度等级分别为：闸底板、闸墩、检修桥为C25，交通桥为C30；混凝土设计抗冻等级除闸墩为F150外，其余均为F100。施工中发生以下事件：事件一：为提高混凝土抗冻性能，施工单位严格控制施工质量，采取对混凝土加强振捣与养护等措施。事件二：为有效防止混凝土地板出现温度裂缝，施工单位采取减少混凝土发热量等温度控制措施。事件三：施工中，施工单位组织有关人员对11#闸出现的蜂窝、麻面等质量缺陷在工程质量缺陷备案表上进行填写，并报监理单位备案，作为工程竣工验收备查资料。工程质量缺陷备案表填写内容包括质量缺陷产生的部位、原因等。事件四：为做好分部工程验收评定工作，施工单位对闸室段分部混凝土试件抗压强度进行了统计分析，其中C25混凝土取样55组，最小强度为23.5MPa，强度保证率为96%,离差系数为0.16，分部工程完成后，施工单位向项目法人提交了分部工程验收申请报告.项目法人根据工程完成情况同意进行验收。问题： 1.检修桥模板设计强度计算时，除模板和支架自重外应考虑哪些基本荷载？该部位模板安装时起拱值的控制标准是多少，拆除时对混凝土强度有什么要求？ 2.除事件一中给出的措施外，提高混凝土抗冻性还有哪些主要措施？除事件二中给出的措施外，底板混凝土浇筑还有哪些主要温度控制措施？ 3.指出事件三中质量缺陷备案做法的不妥之处，并加以改正；工程质量缺陷备案表除给出的填写内容外，还应填写哪些内容？ 4.根据事件四中混凝土强度统计结果，确定闸室段分部C25混凝土试件抗压强度质量等级，并说明理由。该分部工程验收应具备的条件有哪些？

选项

答案

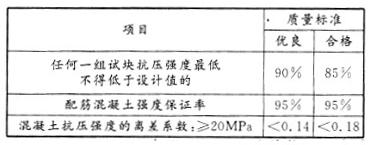

解析 1.基本荷载还包括新浇混凝土重量、钢筋重量、工作人员及浇筑设备及工具等荷载、振捣混凝土严生的荷载、新浇混凝土的侧压力。该现浇板式结构模板跨度大于8m.所以其设计起拱值通常取跨度的0.3%，拆除时强度要求达到100%。 2.提高混凝土抗冻性的主要措施还包括：提高混凝土密实度、减小水灰比、掺加外加剂。该工程底板混凝土浇筑主要温度控制措施还包括降低混凝土的入仓温度、加速混凝土散热。 3.不妥之处一：由施工单位组织填写不妥，应由监理单位填写。不妥之处二：监理单位备案不妥，由验收委员会备案。除了上述内容外还应有：对质量缺陷是否处理和如何处理以及对建筑物使用的影响。 4.同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数n≥30时，应符合下表要求。

所以该闸室段分部C25混凝土试件抗压强度质量等级为合格。分部工程应该具备的条件：所有单元工程已经完成；已完成单元工程施工质量经评定全部合格，有关质量缺陷已经处理完毕或有监理机构批准的处理意见；合同约定的其他条件。本案例第1问主要考查模板设计时的基本荷载和起拱值、强度标准值。模板及其支撑结构应具有足够的强度、刚度和稳定性，必须能承受施工中可能出现的各种荷载的最不利组合，其结构变形应在允许范围以内。模板及其支架承受的荷载分基本荷载和特殊荷载两类。基本荷载包括模板及其支架自重、新浇混凝土重量、钢筋重量、工作人员及浇筑设备工具等荷载、振捣混凝土产生的荷载、新浇混凝土的侧压力。承重模板及支架的抗倾稳定性应该验算倾覆力矩、稳定力矩和抗倾稳定系数。稳定系数应大于1.4。当承重模板的跨度大于4m时，其设计起拱值通常取跨度的0.3%左右。钢筋混凝土结构的承重模板，要求达到下列规定值（按混凝土设计强度等级的百分率计算）时才能拆模：①悬臂板、梁：跨度≤2m,70%；跨度>2m,100%。②其他梁、板、拱：跨度≤2m,50%；跨度2～8m,70%；跨度>8m,100%。本案例第2问主要考查混凝土抗冻性和温度控制措施。影响混凝土抗冻性能的因素主要有水泥品种、强度等级、水灰比、骨料的品质等。提高混凝土抗冻性最主要的措施是：提高混凝土密实度；减小水灰比；掺和外加剂；严格控制施工质量，注意捣实，加强养护等。大体积混疑土温控措施主要有减少混凝土的发热量、降低混凝土的入仓温度、加速混凝土散热等。本案例第3问主要考查施工质量缺陷备案。质量缺陷备案的内容包括：质量缺陷产生的部位、原因对质量缺陷是否处理和如何处理以及对建筑物使用的影响等。内容必须真实、全面、完整，参建单位（人员）必须在质量缺陷备案表上签字，有不同意见左明确记载。质量缺陷备案资料必须按竣工验收的桶准制备，作为工程竣工验收备查资料存档。质量缺陷备案表由监理单位组织填写。工程项目竣工验收时项目法人必须向验收委员会汇报并提交历次质量纠陷的备案资料。本案例第4问主要考查混凝土合格和分部工程验收应具备条件。同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数n≥30时，应符合下表要求。 {img alt="" src="[PATH]2013-10-24_174056.jpg" /} 所以该闸室段分部C25混凝土试件抗压强度质量等级为合格。分部工程验收应具备以下条件：①所有单元工程已完成；②已完单元工程施工质量经评定全部合格，有关质量缺陷已处理完毕或有监理机构批准的处理意见；③合同约定的其他条件。
