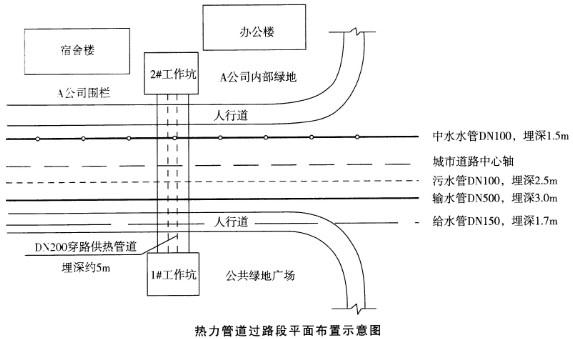

问题【背景资料】某市政供热管道工程，供回水温度为95℃／70℃，主体采用直埋，管线经过公共绿地和A公司场院，A公司院内建筑密集，空间狭窄。供热管线局部需穿越道路，道路下面敷设有多种管道，项目部拟在道路两侧各设置1个工作坑，采用人工挖土顶管施工，先顶入DN1000mm混凝土管作为过路穿越套管，并在套管内并排敷设2根DN200mm保温供热管道(保温后的管道外径为320mm)。穿越道路工程所在区域的环境条件及地下管线平面布置如下图所示，地下水位高于套管管底0.2m。

【问题】 1.按照输送热媒和温度划分，本管道属于什么类型的供热管道？ 2.顶管穿越时需要保护哪些建筑物？ 3.顶管穿越地下管线时应与什么单位联系？ 4.根据现场条件，顶管应从哪一个工作坑始发？说明理由。 5.顶管施工时是否需要降水？写出顶管作业对地下水位的要求。 6.本工程的工作坑土建施工时，应设置哪些主要安全设施？

选项

答案

解析【答案要点】 1.按照输送热煤和温度划分，本管道属于低温供热管道。 2.顶管穿越时，必须保证给水、排水、燃气、电缆等地下管线及构筑物必须能正常使用。本顶管工程穿越时，零要保护A公司围栏、宿舍楼与办公楼楼基。 3.顶管穿越地下管线时，应与供水单位、市政工程行政主管部门、公共交通管理部门、城市政府绿化行政主管部门和A公司联系。 4.根据现场条件，顶管应从1#坑始发。理由：（1）从落实文明施工、保护环境方面考虑，2#工作坑在A公司院内，距离宿舍楼、办公楼也较近：挖掘出来的泥土和管材、工具堆放等，这些都会给附近居民及工作人员的生活及工作带来不利影响： (2)从排水、出土、运输等方面考虑，A公司建筑密集，空间狭窄，排水、出土、运输都不方便。（3）从落实安全施工方面考虑，如在2#坑做工作坑，院内来往人多人杂，不安全因素较多；地面以下进出A公司的各种管线也较多。此工作坑深达5米以上，同时又要降水，要有足够承载力的后背墙：距离两处的楼基较近，如果2#工作坑做始发坑，可能造成楼基的变形，或者倾斜、位移。这些都给安全施工与安全管理带来一定的困难。从以上三方面来考虑，所以不应该在2#做始发工作坑。应该在1#坑做始发坑。 5.本顶管工程采取人工挖土顶管的办法施工，水位高于作业面，是要降水的。本工程的地下水位高于套管底0.2m，因此需要降低的水位至少应该是0.2+0.5=0.7(m)，并且要采取措施防止地下水进入套管管道。 6.本工程的工作坑土建施工时，应设置的主要有防坑上坑下的防坠落的、垂直运输设备超载报警设施、防坍塌、防触电等安全设施。(1)工作坑口应支搭防护棚；(2)坑口设作业平台，不设作业平台的，必须设防护栏杆，栏底部500mm应采取封闭措施；(3)坑口作业区必须设置围挡；(4)轨道两端应设挡板；(5)根据本工程临时用电方案，设置双路电源，并能自动切换；动力、照明应分路供电，人工挖土作业时，移动照明应采用低压供电：(6)套管只有1m，人在里面挖土，应设置有通排风设施。
