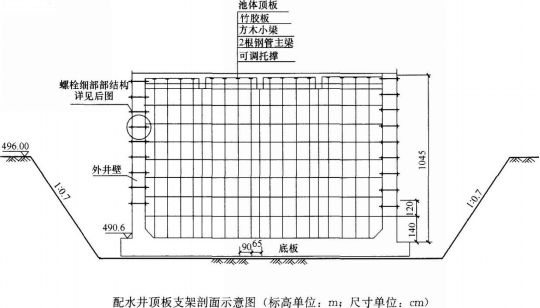

问题背景资料：某公司中标污水处理厂升级改造工程，处理规模为70万m3／d，其中包括中水处理系统。中水处理系统的配水井为矩形钢筋混凝土半地下室结构，平面尺寸17．6m*14．4m，高11．8m，设计水深9m；底板、顶板厚度分别为1．1m、0．25m。施工过程中发生了如下事件：事件一：配水井基坑边坡坡度1：0．7(基坑开挖不受地下水影响)，采用厚度6～1Ocm的细石混凝土护面。配水井顶板现浇施工采用扣件式钢管支架，支架剖面如下图所示。方案报公司审批时，主管部门认为基坑缺少降、排水设施，顶板支架缺少重要杆件，要求修改补充。

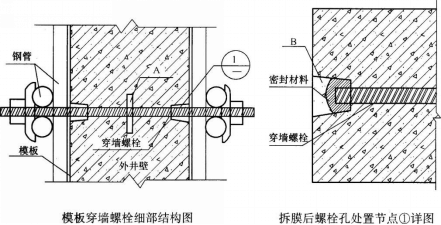

事件二：在基坑开挖时，现场施工员认为土质较好，拟取消细石混凝土护面，被监理工程师发现后制止。事件三：施工过程中，由于设备安装工期压力，中水管道未进行功能性试验就进行了道路施工(中水管在道路两侧)。试运行时中水管道出现问题，破开道路对中水管进行修复造成经济损失180万元，施工单位为此向建设单位提出费用索赔。问题： 1．配水井顶板支架剖面示意图中基坑缺少哪些降、排水设施顶板支架缺少哪些重要杆件 2．指出下面两图中

选项 A、B的名称，简述本工程采用穿墙螺栓的作用。

3．事件二中，监理工程师为什么会制止现场施工员行为取消细石混凝土护面应履行什么手续 4．事件三所造成的损失能否索赔说明理由。 5．配水井满水试验至少应分几次充水分别列出每次充水高程。

答案

解析 1．缺少的降水设施：(1)排水明沟；(2)集水井；(3)排水泵。硕板支架缺少的重要杆件：(1)扫地杆；(2)水平剪刀撑；(3)竖向剪刀撑。本小题为分析判断题，涉及两个考点：(1)明沟、集水井排水系统的布置；(2)加强型满堂支撑架的构造。背景资料给我们的信息是配水井基坑边坡坡度1：0．7(基坑开挖不受地下水影响)，采用厚度6～10cm的细石混凝土护面。配水井顶板现浇施工采用扣件式钢管支架(支架剖面示意图见案例背景资料)。方案报公司审批时，主管部门认为基坑缺少降、排水设施，顶板支架缺少重要杆件，要求修改补充。从上述内容可见： (1)该配水井基坑土质好，采用敞口放坡基坑形式修建，基坑开挖不受地下水影响，因此基坑周围地面应设排水沟，避免雨水、渗水等流入坑内，基坑也应设置必要的排水设施，保证开挖时及时排出雨水；同时，应对坡顶、坡面、坡脚采取降排水措施。对于这种基坑较适宜的排水方案是明沟、集水井排水。明沟、集水井排水是在基坑的两侧或四周设置排水明沟，在基坑四角设置集水井，使基坑渗出的地下水及雨水通过排水明沟汇集于集水井内，然后用水泵将其排出基坑外。排水明沟宜布置在拟建建筑基础边0．4m以外，沟边缘离开边坡坡脚应不小于0．3m。排水明沟的底面应比挖土面低0．3～0．4m。集水井底面应比沟底面低0．5m以上，并随基坑的挖深而加深，以保持水流畅通。明沟、集水井排水，视水量多少连续或间断抽水，直至基础施工完毕、回填土为止。 (2)配水井顶板现浇施工采用扣件式钢管支架，按《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130—2011第2．1．6条定义，满堂扣件式钢管支撑架：在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成脚手架。该架体顶部钢结构安装等(同类工程)施工荷载通过可调托撑轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。从背景资料的剖面示意图与上述定义比较可以看出，该支架属于满堂扣件式钢管支撑架，同时可以得知该图中缺少水平剪刀撑、竖向剪刀撑和扫地杆，因为图中最底层的水平杆离地尺寸为140cm，而按《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130—2011规定，扫地杆的离地尺寸最大为20cm；况且，从图中可知，该满堂支撑架的步距为120cm，与图中最底层的水平杆离地尺寸140cm的差值正好为20cm。 2． A：止水环；B：膨胀水泥。采用穿墙螺栓的作用：平衡浇筑混凝土对模板的侧压力，防止模板变形和位移。本小题是道简答题，用于考察考生的现浇混凝土水池模板支架施工实践知识。现浇混凝土水池模板、支架施工技术要点如下： (1)模板及其支架应满足浇筑混凝土时的承载能力、刚度和稳定性要求，且应安装牢固。 (2)各部位的模板安装位置正确、拼缝紧密不漏浆；对拉螺栓、垫块等安装稳固；模板上的预埋件、预留孔洞不得遗漏，且安装牢固；在安装池壁的最下一层模板时，应在适当位置预留清扫杂物用的窗口。在浇筑混凝土前。应将模板内部清扫干净，经检验合格后，再将窗口封闭。 (3)采用穿墙螺栓来平衡混凝土浇筑对模板产生的侧压力时．应选用两端能拆卸的螺栓或在拆模板时可拔出的螺栓，并应符合下列规定： 1)两端能拆卸的螺栓中部宜加焊止水环，且止水环不宜采用圆形。 2)螺栓拆卸后混凝土壁面应留有40～50mm深的锥形槽。 3)在池壁形成的螺栓锥形槽内，应采用无收缩、易密实、具有足够强度、与池壁混凝土颜色一致或接近的材料封堵，封堵完毕的穿墙螺栓孔不得有收缩裂缝和湿渍。 (4)池壁模板施工时，应设置确保墙体顺直和防止浇筑混凝土时模板倾覆的装置。 (5)固定在模板上的预埋管、预埋件的安装必须牢固，位置准确。安装前应清除铁锈和油污，安装后应作标志。 (6)池壁与顶板连续施工时，池壁内模立柱不得同时作为顶板模板立柱。顶板支架的斜杆或横向连杆不得与池壁模板的杆件相连接。池壁模板可先安装一侧，绑完钢筋后，分层安装另一侧模板，或采用一次安装到顶而分层预留操作窗口的施工方法。工程实践证明，穿墙螺栓处是现浇混凝土水池的渗漏点之一，需要采取有效的防渗措施。本案例中采取的加止水环和两端用密封填料和膨胀水泥堵漏的做法是有效措施之一。 3．原因为：第一，施工中任何人不得擅自改变设计；第二，取消细石混凝土护面容易引起基坑边坡失稳。否则应办理设计变更手续，即向监理和建设单位提出变更要求，经设计同意，由监理签发变更通知后执行。本小题是道简析题，涉及的考点有(1)基槽土方开挖及护坡技术；(2)设计变更程序。地质条件、现场条件等允许时，通常采用敞口放坡基坑形式修建地下工程或构筑物地下部分，但保持基坑边坡的稳定是非常重要的，否则，一旦边坡坍塌，不但地基受到震动，影响承载力，而且还影响周围地下管线、地面建筑物、交通和人身安全。常用的基坑护坡措施： (1)基坑土方开挖时，应按设计要求开挖土方，不得超挖，不得在坡顶随意堆放土方、材料和设备。在整个基坑开挖和地下工程施工期间，应严密监测坡顶位移，随时分析观测数据。当边坡有失稳迹象时，应及时采取削坡、坡顶卸荷、坡脚压载或其他有效措施。 (2)放坡开挖时应及时作好坡脚、坡面的保护措施。常用的保护措施有：叠放沙包或土袋、水泥抹面、挂网喷浆或混凝土等。也可采用其他措施：包括锚杆喷射混凝土护面、塑料膜或土工织物覆盖坡面等。本案中采用厚度6～10cm的细石混凝土护面，就是设计针对基坑的土质和稳定要求采取的护坡措施，不能擅自修改；要修改也要走程序，以保障人身和工程安全。 4．不能。理由：未做功能性试验且施工进度安排不当，属于施工方自己的责任。本小题为简答题，用于考察考生对索赔定义的理解程度。工程索赔是在工程承包合同履行中，当事人一方由于另一方未履行合同所规定的义务或者出现了应当承担的风险而遭受损失时，向另一方提出索赔要求的行为。本案背景资料中反映的情况是施工过程中，由于设备安装工期压力，中水管道未进行功能性试验就进行了道路施工(中水管在道路两侧)。试运行时中水管道出现问题，破开道路对中水管进行修复造成经济损失180万元。结合索赔的定义可以看出施工方(当事人一方)遭受的损失，并非建设单位(另一方)未履行合同所规定的义务而应当承担的风险，不予理赔是理所当然的。 5．本配水井满水试验注水至少应分3次进行。每次注水为设计水深的1／3。第一次充水高程：应先注水至池壁底部施工缝以上，检查底板抗渗质量，当无明显渗漏时，再继续注水至第一次水深3m，即490．6+3=493．6m处。第二次充水高程：493．6+3=496．6m。第三次充水高程：496．6+3=499．6m。本小题为简单的计算题，用于考察考生对构筑物满水试验时注水规定的理解程度。水池满水试验时池内注水要求如下： (1)向池内注水宜分3次进行，每次注水为设计水深的1／3。对大、中型池体，可先注水至池壁底部施工缝以上，检查底板抗渗质量，当无明显渗漏时，再继续注水至第一次注水深度。 (2)注水时水位上升速度不宜超过2m／d。相邻两次注水的间隔时间不应小于24h。 (3)每次注水宜测读24h的水位下降值，计算渗水量。在注水过程中和注水以后，应对池体作外观检查。当发现渗水量过大时，应停止注水。待做出妥善处理后方可继续注水。 (4)当设计有特殊要求时，应按设计要求执行。在计算充水高程时要区分设计水深和池壁高度；就本题而言，不要将9m与10．45m混淆起来。
