问题背景 A公司承建一项DN400mm应急热力管线工程，采用钢筋混凝土高支架方式架设，利用波纹管补偿器进行热位移补偿。在进行图纸会审时，A公司技术负责人提出：以前施工过钢筋混凝土中支架架设DN400mm管道的类似工程，其支架配筋与本工程基本相同，故本工程支架的配筋可能偏少，请设计予以考虑。设计人员现场答复：将对支架进行复核，在未回复之前，要求施工单位按图施工。A公司编制了施工组织设计，履行了报批手续后组织钢筋混凝土支架施工班组和管道安装班组进场施工。设计人员对支架图纸复核后，发现配筋确有问题，此时部分支架已施工完成，经与建设单位协商，决定对支架进行加固处理。设计人员口头告知A公司加固处理方法，要求A公司按此方法加固即可。钢筋混凝土支架施工完成后，支架施工班组通知安装班组进行安装。安装班组在进行对口焊接时，发现部分管道与补偿器不同轴，且对口错边量较大。经对支架进行复测，发现存在质量缺陷（与支架加固无关），经处理合格。问题： 1.列举图纸会审的组织单位和参加单位，指出会审后形成文件的名称。 2.针对支架加固处理，给出正确的变更程序。 3.指出补偿器与管道不同轴及错边的危害。 4.安装班组应对支架的哪些项目进行复测？

选项

答案

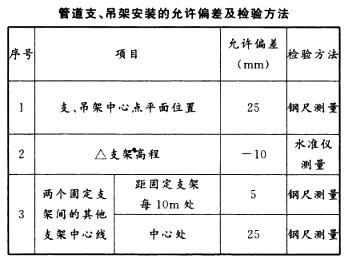

解析 1.图纸会审的组织单位是建设单位，参加单位有建设单位、设计单位、施工单位、监理单位。会审后形成文件的名称是图纸会审记录。 2.正确的变更程序是：设计单位出具支架加固处理的变更图纸，发出设计变更通知单，建设单位同意后签发监理工程师，监理工程师签发变更指令，施工单位按照指令修改施工组织设计，并进行施工。 3.补偿器与管道不同轴及错边的危害有：(1)管道产生附加应力，轻则使补偿器减弱补偿功能，寿命减短，重则使管道爆裂；(2)管道不密封，出现介质泄漏；(3)热力管道长期冲击使焊缝开裂。 4.安装班组应对支架进行复测的项目有：(1)支架高程；(2)支架中心点平面位置；(3)两个固定支架间的其他支架中心线。本案例第1问主要考查图纸会审及图纸会审记录文件。图纸会审是指工程各参建单位（建设单位、监理单位、施工单位、各种设备厂家）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。图纸会审由建设单位负责组织并记录（也可请监理单位代为组织）。图纸会审记录是对已正式签署的设计文件进行交底、审查和会审。施工单位负责将设计交底内容按专业汇总、整理，形成图纸会审记录。由建设、设计、监理、施工单位的项目相关负责人签认并加盖各参加单位的公章，形成正式图纸会审记录。图纸会审记录属于正式设计文件，不得擅自在会审记录上涂改或变更其内容。本案例第2问主要考查设计变更的程序。设计变更无论是由哪方提出，均应由监理部门会同建设单位、设计单位、施工单位协商，经过确认后由设计部门发出相应图纸或说明，并由监理工程师办理签发手续，下发到有关部门付诸实施。设计单位出具变更图纸，发出设计变更通知单，监理工程师签发变更指令，施工单位按照指令修改施工组织设计，并重新办理施工组织设计的变更审批手续。如有重大变更，需原设计审核部门审定后方可实施。本案例第3问主要考查补偿器与管道不同轴及错边的危害。补偿器一般是用在供热管网中的。供热管网的介质温度较高，供热管道本身长度又长，故管道产生的温度变形量就比较大，其热膨胀应力也很大。为了释放温度变形，消除温度应力，确保管网运行安全，必须按设计要求设置一定数量的补偿器。当补偿器与管道不同轴或错边时，会使得管道因热胀冷缩的过程而产生“附加应力”，该“附加应力”的出现，轻则使得补偿器减弱补偿功能，导致补偿器提早损坏：重则因补偿器丧失或部分丧失补偿功能，而导致管道爆裂等重大事故。本案例第4问主要考查管道支、吊架安装质量应符合的规定。(1)支、吊架安装位置应正确，埋设应牢固，滑动面应洁净平整，不得有歪斜和卡涩现行；(2)活动支架的偏移方向、偏移量及导向性能应符合设计要求；(3)管道支、吊架安装的允许偏差及检验方法应符合下表。

注：△为主控项目，其余为一般项目。
