某分部工程中各项工作间逻辑关系见下表，相应的双代号网络计划如下图所示，图中的错误有()A:多个终点节点 B:多个起点节点 C:工作代号重复 ...

作者: rantiku 人气: - 评论: 0

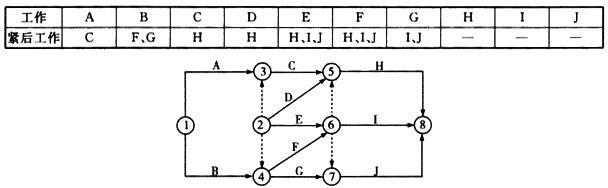

问题某分部工程中各项工作间逻辑关系见下表，相应的双代号网络计划如下图所示，图中的错误有()

选项 A:多个终点节点 B:多个起点节点 C:工作代号重复 D:不符合给定逻辑关系 E:节点编号有误

答案 BDE

解析工程双代号网络图应只有一个起点节点和一个终点节点（多目标网络计划除外）。存在①、②两个起点节点。根据图示可知工作G的紧后工作为J，不符合给定的逻辑关系。网络图中所有节点编号，应使箭尾节点的代号小于箭头节点的代号。
