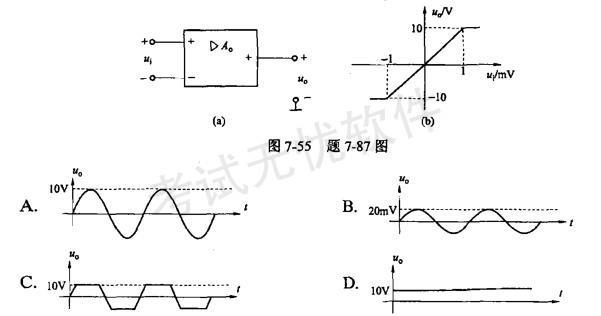

图7-55(a)所示运算放大器的输出与输入之间的关系如图7-55(b)所示,若Ui=2sinωtV,则u0为()。

作者: tihaiku 人气: - 评论: 0
问题 图7-55(a)所示运算放大器的输出与输入之间的关系如图7-55(b)所示,若Ui=2sinωtV,则u0为()。
选项
答案 C
解析 正确答案是C。 提示:由输入输出的关系图可以看出,当输入信号在-1~+1mV时,信号被放大,放大倍数是1OV/1mV=1O000。除此范围,当输入信号小于-1mV时,输出被限幅在-10V,同样,当输入信号大于+1mV时,输出被限幅在+10V。

相关内容:运算,放大器,关系,如图
