背景资料某沉箱重力式码头，主要施工工序有：施工准备、基槽挖泥、基床抛石、基床夯实、基床整平、沉箱预制、沉箱出运、沉箱安放、沉箱内填料、封顶混凝土、...

作者: tihaiku 人气: - 评论: 0

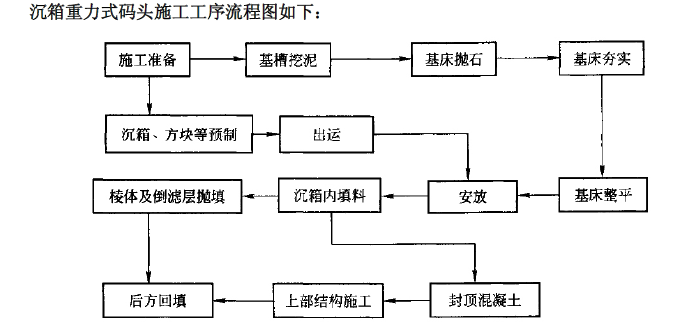

问题背景资料某沉箱重力式码头，主要施工工序有：施工准备、基槽挖泥、基床抛石、基床夯实、基床整平、沉箱预制、沉箱出运、沉箱安放、沉箱内填料、封顶混凝土、棱体及倒滤层抛填、上部结构施工、后方回填。该地理论深度基准面在黄海平均海平面下1.29m，大地测量预制场出运码头前沿底高程为-15.67m，拖运时潮高2.12m，沉箱稳定吃水15.0m，拖运富裕水深取 0.5m。问题：按照给定的施工流程，绘制沉箱重力式码头施工工序流程图。
