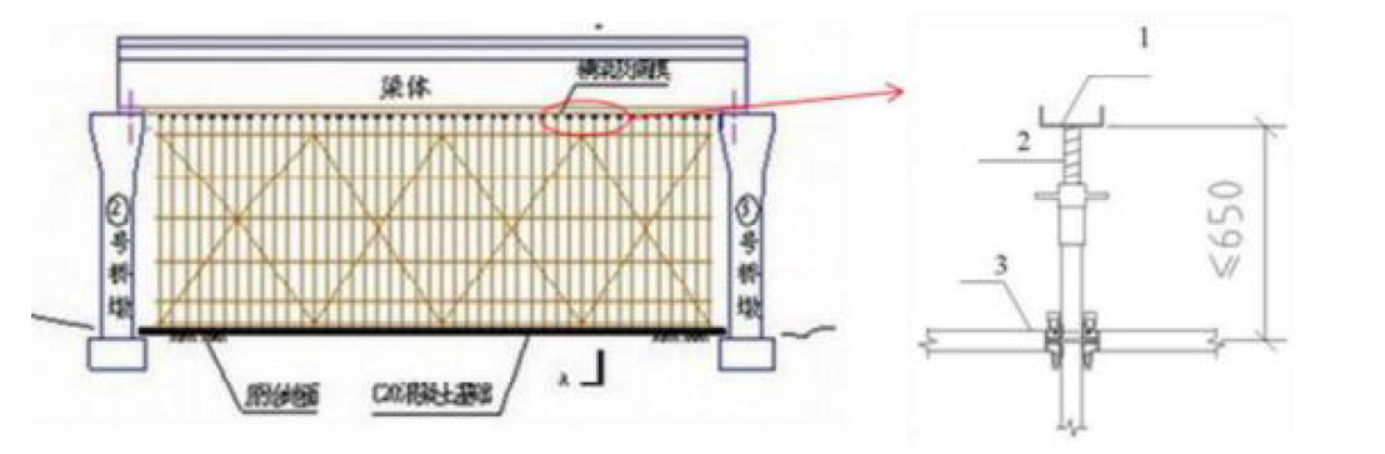

问题背景资料某公司中标一座跨河桥梁，该桥跨河部分总长101.5m，上部结构为30m+41.5m+30m 三跨预应力混凝土连续箱梁，采用支架现浇法施工。为满足河道18m 宽通航要求，跨河中间部分采用贝雷梁——碗扣组合支架形式搭设门洞；其余部分均采用满堂式碗扣支架（见下图），采用筑岛围堰。

项目部制定了相关施工专项方案，并对支架结构进行验算。对原地基进行压实处理后作为支架基础，支架施工前，对支架进行预压，支架搭设时，施工预拱度应考虑下列因素： ①模板、支架承受施工荷载引起的弹性变形； ②支架地基在受载后的沉降变形。针对承台大体积混凝土施工中，采取分层、分块浇筑。施工硅酸盐混凝土分块浇筑时，块与块之间的竖向接缝面平行于结构物的长边；在混凝土浇筑完12h 内对混凝土表面进行保温保湿养护，养护持续7d。养护至72h 时，测温显示混凝土内部温度70℃，混凝土表面温度35℃。梁体浇筑后进行了预应力的张拉，然后按要求拆除支架。拆除过程中发生支架倒塌，导致工程直接经济损失110 万元。【问题】 1、写出1、2、3 的名称，并说明支架应验算得内容？ 2、除了背景资料考虑的支架预拱度因素外，还应考虑哪些因素？ 3、支架结构进行验算时，需要考虑哪些荷载？ 4、指出承台大体积混凝土浇筑及养护的不妥之处，并说明正确做法。 5、根据背景资料，该桥梁需编制哪些专项方案？ 6、根据交通部颁布的《公路水运建设工程质量事故等级划分和报告制度》（交办安检【2016】146 号），背景中支架倒塌事故属于什么等级？说明理由。

选项

答案

解析 1.答： 1－可调顶托；2－立杆悬臂端；3－顶层水平钢管。 2.答：支架预拱度还应考虑：受载后由于杆件接头的挤压和卸落装置压缩而产生的非弹性形变； 3.答：计算时应考虑梁体混凝土重量、模板及支架重量、施工荷载（人、料、机等）、风力、雪荷载、保证设备荷载等。 4.答：错误 1：块与块之间的竖向接缝面平行于结构物的长边。改正：块与块之间的竖向接缝面平行于结构物的短边。错误 2：在混凝土浇筑完 12h 内对混凝土表面进行保温保湿养护，养护持续 7d; 改正：应及时覆盖保温保湿材料进行养护，养护时间不少于 14 天；错误 3：混凝土内部温度 70℃，混凝土表面温度 35 ℃; 改正：混凝土内部和表面温差不大于 25 ℃ 。 5.答：门洞支架工程、满堂支架工程、筑岛围堰工程、模板工程、桩基础、打桩船施工、预应力混凝土连续箱梁施工。 6.答：属于一般质量事故。理由：一般质量事故，是指造成直接经济损失 100 万元以上 1000 万元以下，或者除高速公路以外的公路项目中桥或大桥主体结构垮塌、中隧道或长隧道结构坍塌，或者小型水运工程主体结构垮塌、报废的事故。而该工程直接经济损失 110 万元，介于 100 万元和~1000 万元之间。
