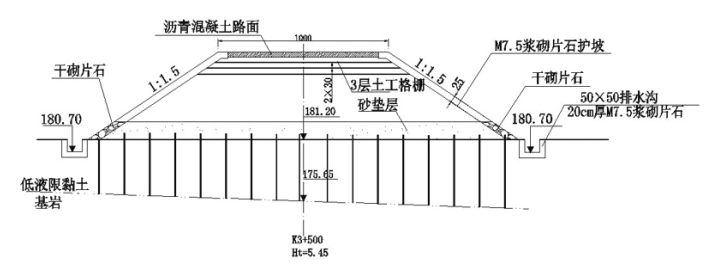

问题【背景资料】某二级公路位于平原区，路基宽 10m，采用沥青混凝土路面，其中 K3+460～K3+550 段位于水田路段。路堤填筑高度 5～6m，填料为砂性土。该路段的软基处理方案如图 1：

说明： 1. 图中除高程以 m 计外，其余均以 cm 为单位； 2. 土工格栅铺设在路床范围之内； 3. 塑料排水板采用 SPB-1 型，平面间距 1.5m，呈梅花状布设，板底深至基岩面处，板顶伸入砂垫层 50cm。图 1 软基处理方案示意图工程开工前，在建设单位的主持下，由设计单位向施工单位交桩。设计单位向施工单位交了平面控制桩，交桩过程中施工单位发现平面控制桩 D32 缺失。施工单位接受了控制桩后及时进行了复测。施工单位制定的塑料排水板及砂垫层整体施工工艺流程如下：整平原地面→摊铺下层砂垫层→机具就位→插入套管→塑料排水板穿靴→拔出套管→割断塑料排水板→机具移位→A。其中，塑料排水板采用插板机打设。软基处理完成后，施工单位对“软土地基”分项工程按《公路工程质量检验评定标准》进行了自检，对 7 个实测项目按百分制进行评分，自检结果如表 1：表 1 自检项目得分表

经检查，该分项工程“基本要求”符合规范规定，资料完整，但因外观缺陷减 1 分。问题 1. 改正塑料排水板施工工艺流程中的排序错误（按“应先 XX，再 XX”描述），并写出工艺 A 的名称。 2. 写出图 1 中低液限黏土中水排至路堤外的主要路径。 3. 设计单位还应向施工单位交哪种控制桩？针对 D32 控制桩的缺失，施工单位应如何处理？ 4. 分别计算“软土地基”分项工程的得分值和评分值（保留至小数点后两位），确定该分项工程的质量等级。

选项

答案

解析 1. 正确的排序是：先“塑料排水板穿靴”再“插入套管”； A 为：“摊铺上层砂垫层”。 2. 低液限黏土中水先沿塑料排水板从下至上排至砂垫层，再由砂垫层和干砌片石横向排至两侧排水沟。 3. 设计单位还应向施工单位交水准点桩。对 D32 控制桩，施工单位应提请设计单位进 4. 分项工程得分=（702+943+852+923+901+961+852） /14 =1224/14=87.43 分项工程评分值=分项工程得分-外观缺陷减分-资料不全减分=87.43-1-0=86.43 分质量等级评定为“合格”。
