【背景资料】

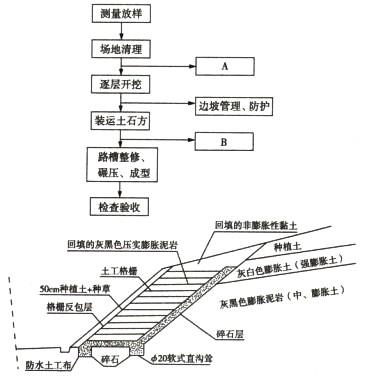

某高速公路膨胀土路堑段，长480m，挖深8～9m，右侧为顺层边坡，岩土层倾角为12°～15°，结构面内摩擦角为5°，黏聚力为12kPa。边坡加固防护方案如下图所示。

施工单位采用如下图所示的工艺流程组织施工，于4月完成该路段边坡施工。当年6月，在雨水作用下该边坡发生了部分滑坍，施工单位认为是原设计不合理所致，因此提出了下图所示柔性支护结构方案，并按相关程序报批变更设计。

【问题】

1.指出图中A、B分别代表的施工过程。

2.说明对该路段路堑护坡变更设计应采取的正确程序。

3.结合图中说明土工格栅与土之间的三种相互作用。

4.结合地质情况说明图中碎石层的作用。

5.结合示意图，说明“种植土+种草”有哪几种作用。

【答案要点】

1.A指开挖截水沟，B指开挖边沟。

2.一般工程变更程序是：变更人向驻地监理工程师提出申请，驻地监理工程师初审，总监理工程师签署变更令，组织施工，办理结算；重要工程部位及较大问题需建设单位、设计、施工三方洽商，设计单位签发设计变更通知单。

3.格栅表面与土之间的摩擦作用，格栅孔眼对土的锁定作用，格栅肋的被动抗阻作用。

4.碎石层作用：隔离、排水、反滤层。

5.种植土十种草的作用：用于边坡稳定，迅速绿化边坡，稳固土层，防止水土流失。
