在如图7-2-25所示的电路中，R=1Ω，Is1=3A，Is2=6A。当电流源Is1单独作用时，流过电阻R的电流I'=1A，则流过电阻R的实际电流I值为...

作者: tihaiku 人气: - 评论: 0

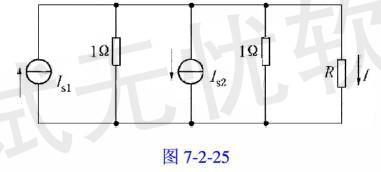

问题在如图7-2-25所示的电路中，R=1Ω，Is1=3A，Is2=6A。当电流源Is1单独作用时，流过电阻R的电流I'=1A，则流过电阻R的实际电流I值为（）A。

选项 A. -1 B. +1 C. -2 D. +2

答案 A

解析由于两个电流源并联，所以实际电流为Is1-Is2=—3A。当电流源Is1=3A单独作用时，流过电阻R的电流1'=3—1—1=1A，所以实际电流为Is1-Is2=-3A时，流过电阻R的电流为-1A。
