某企业所在地区海拔高度为2300m，总变电所设有110/35kV变压器,从电网用架空线引来一路110kV电源，110kV和35kV配电设备均为户外敞开式;...

作者: tihaiku 人气: - 评论: 0

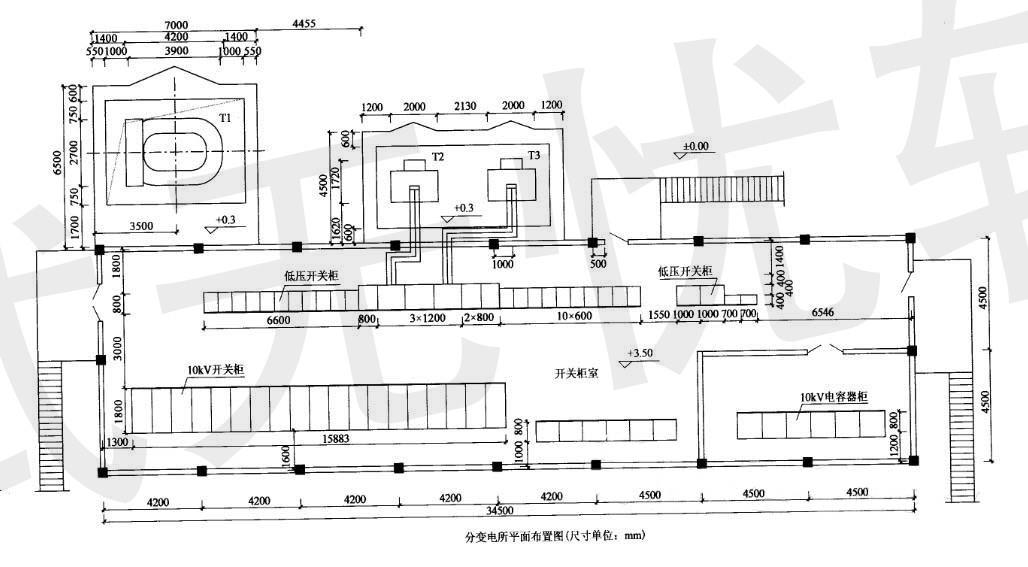

问题某企业所在地区海拔高度为2300m，总变电所设有110/35kV变压器,从电网用架空线引来一路110kV电源，110kV和35kV配电设备均为户外敞开式;其中，110kV系统为中性点直接接地系统，35kV和10kV系统为中性点不接地系统,企业设有35kV分变电所，请回答下列问题。企业分变电所布置如下图所示，为一级负荷供电，其中一路电源来自总变电所，另一路电源来自柴油发电机。变压器T1为35/10.5kV,4000kV.A,油重3100kg，高3.5m;变压器T2、T3均为10/0.4kV,1600kV.A,油重1100kg，高2.2m。高低压开关柜均为无油设备同室布置，10kV电力电容器独立布置于一室,变压器露天布置，设有1.8m高的固定遮拦。请指出变电所布置上有几处不合乎规范要求？并说明理由。（）

(A)—处（B) 二处 (C)三处（D)四处

选项

答案 D

解析《10kV及以下变电所设计规范》（GB 50053—1994)第4.2.6条:低压配电装置两个出口间的距离超过15m时，尚应增加出口（第一处）。第6.2.2条：变压器室、配电室、电容器室的门应向外开启（第二处）。第4.2.3条：当露天或半露天变压器供给一级负荷用电，相邻的可燃油油浸变压器的防火净距不应小于5m(第三处）。《并联电容器装置设计规范》（GB50227—2008)第9.1.5条：并联电容器室的长度超过7.0m，应设两个出口（第四处）。《3~110kV高压配电装置设计规范》（GB50060—2008)第5.5.3条:贮油和挡油设施应大于设备外廓每边各1000mm(第五处）。注：也许还有违反规范之处，请考友指正，应该任选出4处就可得分吧。此类题目需要对规范有足够的熟练度,且需有丰富的审图经验才能锻炼出来,在考场上自己很难判断图中大量信息的取舍是否全部正确，所以建议放弃此类题目。
