某企业新建35/10kV变电所,短路电流计算系统图如下图所示,其巳知参数均列在图上,第一电源为无穷大容量,第二电源为汽轮发电机,容量为30MW,功率因数0...

作者: tihaiku 人气: - 评论: 0

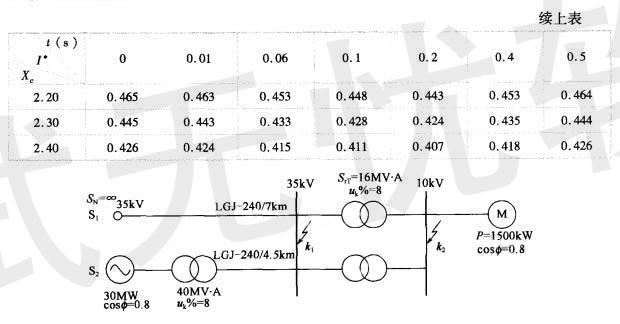

问题 某企业新建35/10kV变电所,短路电流计算系统图如下图所示,其巳知参数均列在图上,第一电源为无穷大容量,第二电源为汽轮发电机,容量为30MW,功率因数0.8,超瞬态电抗值Xd=13.65%,两路电源同时供电,两台降压变压器并联运行,10kV母线上其中一回馈线给一台1500kW的电动机供电,电动机效率0.95,启动电流倍数为6,电动机超瞬态电抗相对值为0.156,35kV架空线路的电抗为0.37Ω/km(短路电流计算,不计及各元件电阻)。 请回答下列问题。 k2点三相短路时(Os),第二电源提供的短路电流和短路容量为下列哪组数值?( ) (A)2.32kA,41.8MV?A (B)3.03kA,55.11MV?A (C)4.14kA,75.3MV?
选项 A (D)6.16kA,112MV?A
答案 B

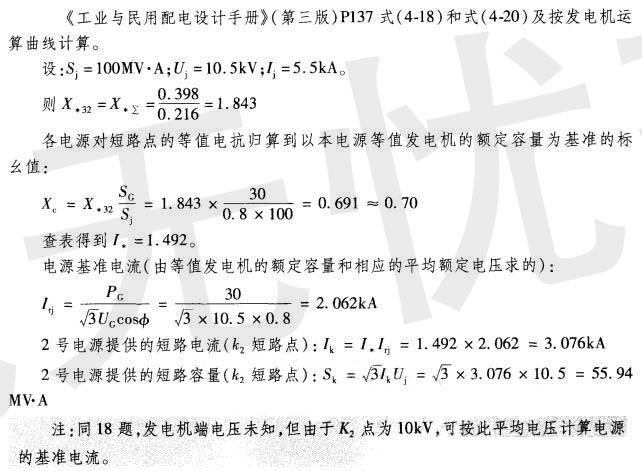

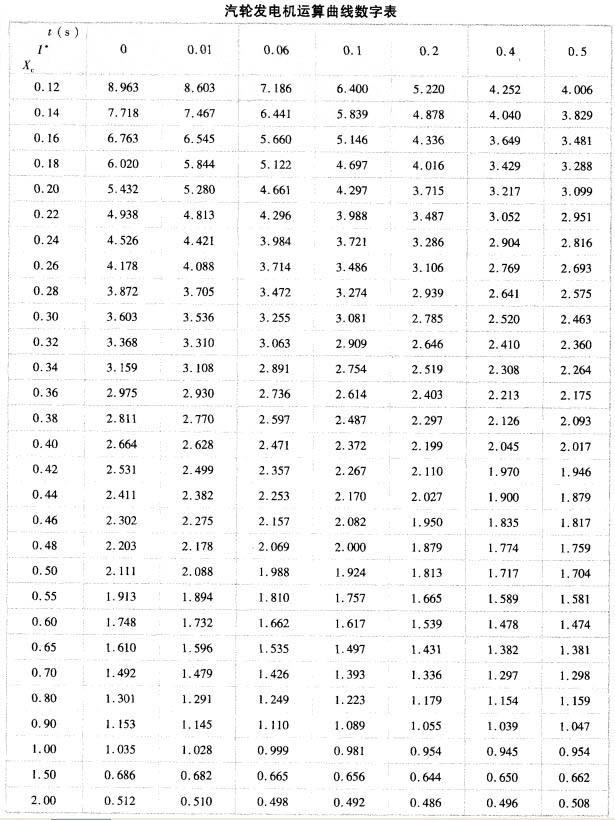

解析

相关内容:企业,变电所,短路,电流,系统,图如,下图,其巳,参数,电源,大容量,汽轮,发电机,容量
