下图为一座110kV/35 kV/10kV变电站,110kV和35 kV釆用敞开式配 电装置,10kV釆用户内配电装置,变压器三侧均釆用架空套管出线。正常...

作者: tihaiku 人气: - 评论: 0

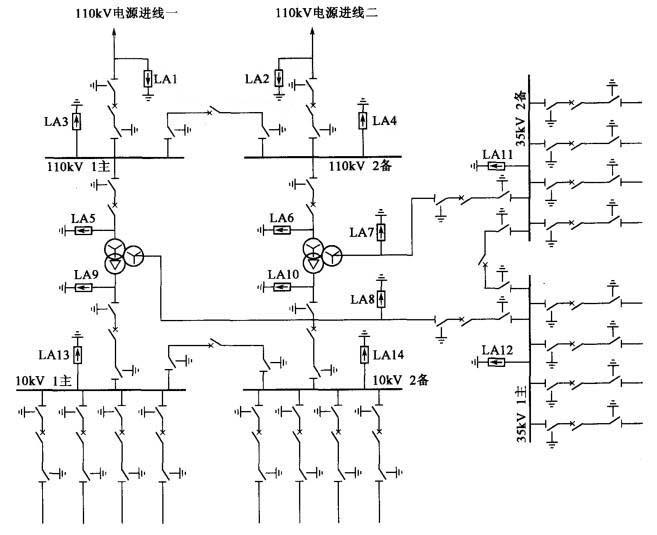

问题 下图为一座110kV/35 kV/10kV变电站,110kV和35 kV釆用敞开式配 电装置,10kV釆用户内配电装置,变压器三侧均釆用架空套管出线。正常运行方式 下,任一路110kV电源线路带全所负荷,另一路热备用,两台主变压器分别运行,避雷器选用阀式避雷器,其中: 110kV电源进线为架空线路约5km,进线段设有2km架空避雷线,主变压器距110kV母线避雷器最大电气距离为60m。 35kV系统以架空线路为主,架空线路进线段设有2km架空避雷线,主变压器距 35kV母线避雷器最大电气距离为60m。 10kV系统以架空线路为主,主变压器距10kV母线避雷器最大电气距离为 20m。 请说明下列关于110kV侧避雷器的设置哪一项是正确的?( ) (A)只设置 LA3、LA4 (B)只设置 LA1、LA2、LA3、LA4 (C)只设置 LA1、LA2 (D)只设置 LA1、LA2、LA3、LA4、LA5、LA6
选项
答案 B
解析 《交流电气装置的过电压保护和绝缘配合》(DL/T620—1997)第7.3.2条和第7.3.4条表11。 根据第7.3.2条,必须设置的避雷器为LA1、LA3和LA2、LA4。 根据第7.3.4条表11,可知主变压器距110kV母线避雷器最大电气距离未超过允许值,在主变压器附近可不必增设一组阀式避雷器,排除LA5、LA6。 注:表11中按110kV,2km进线长度,2回路进线确定最大电气距离。

相关内容:一座,变电站,釆用,装置,户内,变压器,三侧,架空,套管,出线
