某企业的35kV变电所,35kV配电装置选用移开式交流金属封闭开关柜,室内单层布置,10kV配电装置釆用移开式交流金属封闭开关柜,室内单层布置,变压器布置...

作者: tihaiku 人气: - 评论: 0

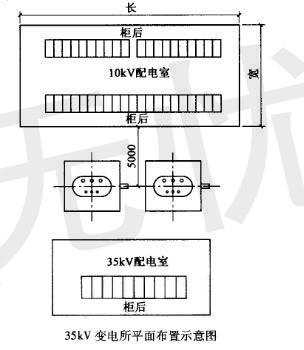

问题 某企业的35kV变电所,35kV配电装置选用移开式交流金属封闭开关柜,室内单层布置,10kV配电装置釆用移开式交流金属封闭开关柜,室内单层布置,变压器布置在室外,平面布置示意图见下图。 请回答下列问题。 如果10kV配电室墙无突出物,第一排髙压开关柜共有21台,其中有三台高压开关柜宽度为1000mm,其余为800mm,第二排高压开关柜共有20台,其宽度均为800mm,中间维护通道为1000mm,则10kV配电室的最小长度为下列哪一项数值? (A) 19400mm (B) 18000mm (C) 18400mm (D) 17600mm
选项
答案 A
解析 《3~110kV高压配电装置设计规范》(GB 50060-2008)第5.4.4条表5.4.4。 L = 3 x 1000 + 18 x 800 + 2 x 1000 = 19400 注:低压配电柜两个出口之间距离超过15m时,应增加出口,但高压配电柜无类似规定。

相关内容:企业,变电所,装置,交流,金属,开关柜,室内,单层,釆用,变压器
