问题 题图a)所示悬臂梁,给出了1、2、3、4点处的应力状态如题图b)所示,其中应力状态错误的位置点是:
选项 A. 1点 B. 2点 C. 3点 D. 4点 {图}
答案 D

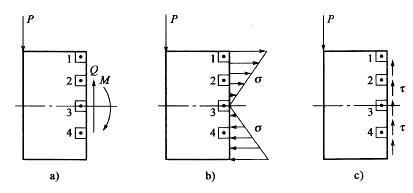

解析 提示 首先分析各横截面上的内力--剪力Q和弯矩M,如解图a)所示。再分析各横面上的正应力σ和剪应力γ沿高度的分布,如解图b)和c)所示。可见4点的剪应力方向不对。
