矩形截面杆的截面宽度沿杆长不变，杆的中段高度为2a，左、右高度为3a，在图示三角形分布荷载作用下，杆的截面m-m和截面n-n分别发生: A.单向拉伸...

作者: rantiku 人气: - 评论: 0

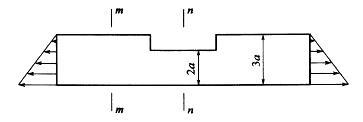

问题矩形截面杆的截面宽度沿杆长不变，杆的中段高度为2a，左、右高度为3a，在图示三角形分布荷载作用下，杆的截面m-m和截面n-n分别发生:

选项 A.单向拉伸、拉弯组合变形 B.单向拉伸、单向拉伸变形 C.拉弯组合、单向拉伸变形 D.拉弯组合，拉弯组合变形

答案 C

解析提示图中三角形分布荷载可简化为一个合力，其作用线距杆的截面下边缘的距离为3a/3=a，所以这个合力对m-m截面是一个偏心拉力，m-m截面要发生拉弯组合变形；而这个合力作用线正好通过n-n截面的形心，n-n截面要发生单向拉伸变形。
