折杆受力如图所示，以下结论中错误的为：A.点B和D处于纯剪状态 B.点A和C处为二向应力状态，两点处σ1>0

作者: rantiku 人气: - 评论: 0

问题折杆受力如图所示，以下结论中错误的为：

选项 A.点B和D处于纯剪状态 B.点A和C处为二向应力状态，两点处σ1>0

答案 D

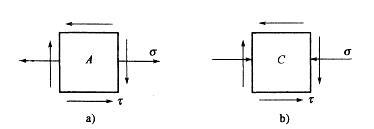

解析提示:把P力平移到圆轴线上，再加一个附加力偶。可见圆轴为弯扭组合变形。其中A 点的应力状态如解图a)所示，C点的应力状态如解图b)所示。A、C两点的应力状态与梁中各点相同，而B、D两点位于中性轴上，为纯剪应力状态。但由于A点的正应力为拉应力，而C点的正应力为压应力，所以最大拉力

计算中，σ1的正负号不同，σ1的数值也不相同。
