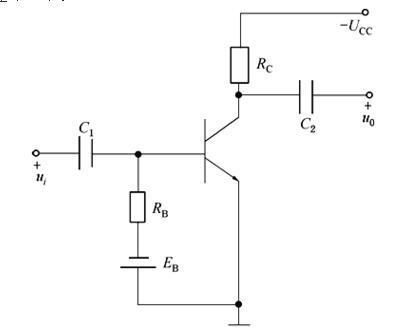

问题对图所示的固定偏置电路，以下说法正确的是（　　）。

选项 A．发射结正偏，集电结反偏，电路对正弦交流信号有放大作用 B．发射结反偏，集电结正偏，电路没有放大作用 C．发射结、集电结均处正偏，电路没有放大作用 D．发射结、集电结均处反偏，电路没有放大作用

答案 B

解析由图中所给出的电压源的方向可知：发射结处于反偏状态，集电结处于正偏状态。三极管工作在放大状态的条件是：发射结正偏，集电结反偏，所以该电路没有放大作用。
