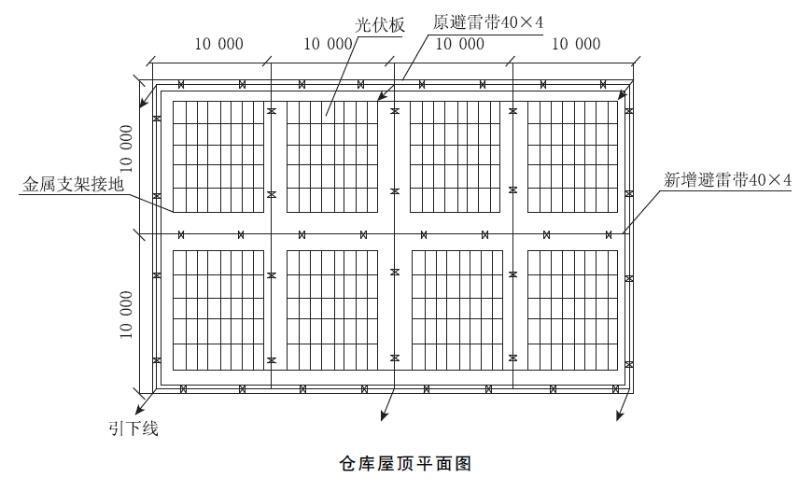

问题背景资料：某电力工程公司项目部承接了一个光伏发电工程施工项目，光伏发电工程位于某工业园区12个仓库的屋面，工程的主要设备、材料有光伏板（1.5×1m、18.5kg、30V、8A、255W），直流汇流箱，并网型光伏逆变器，交流配电柜，升压变压器（0.4/10kV），电缆，专用接插件等。因光伏板安装在仓库屋面，仓库建筑的防雷类别应提高一个等级，建筑屋面需增加避雷带（见图3）；光伏板用金属支架固定，并接地可靠，20块光伏板串联成一个光伏直流发电回路，用2芯电缆接到直流汇流箱。项目部依据规范和设计要求编制了光伏发电工程的施工技术方案，并在施工前进行了技术和安全交底。在光伏发电工程的施工中发生了以下2个事件。事件1：采购的镀锌扁钢进场后未经验收，立即搬运至仓库屋面，进行避雷带施工，被监理工程师叫停，后经检查验收达到合格要求，避雷带施工后，仓库建筑防雷类别满足光伏发电工程要求。事件2：在光伏板安装互连后，用2芯电缆接到直流汇流箱时，某个作业人员没有按施工技术方案要求进行操作，造成触电事故，后经事故检查分析，项目部有技术和安全交底记录，并且交底的重点是光伏板接线时的防触电保护措施。光伏发电工程竣工验收合格后，项目部及时整理施工记录等技术资料，将完整的工程竣工验收档案移交给项目建设单位。

<1>、写出本工程避雷带材料验收的合格要求。 <2>、本工程避雷带应如何进行电焊连接?施工后的仓库建筑为几类防雷建筑? <3>、造成触电事故的直流电压有多少伏?写出施工技术交底记录的要求。 <4>、光伏发电工程的竣工档案应如何进行移交?

选项

答案

解析 <1>、镀锌应热镀锌；钢材厚度应大于或等于4mm；镀层厚度应不小于65μm；避雷带一般使用40mm×4mm镀锌扁钢。 <2>、避雷带之间的应用搭接焊接，其要求是扁钢之间搭接为扁钢宽度2倍，三面施焊。施工后的仓库建筑为Ⅱ级防雷建筑。 <3>、造成触电事故的直流电压为30V×20=600V。施工技术交底记录应及时完成；参加施工技术交底人员必须签字；技术交底记录必须妥善保存；竣工后作为竣工资料进行归档。 <4>、竣工档案一般不少于两套，一套由建设单位保管，一套（原件）移交当地档案馆；应编制《工程档案资料移交清单》；移交清单一式两份，移交后双方应在移交清单上签字盖章，双方各保存一份存档备查。
