（一）试述疲劳断裂过程（二）已知：一锅炉已运行5年，每年承受的应力循环次数为500次。若已知n = 4，。当与裂纹平面垂直的应力为400MPa时，相应...

作者: rantiku 人气: - 评论: 0

问题（一）试述疲劳断裂过程（二）已知：一锅炉已运行5年，每年承受的应力循环次数为500次。若已知n = 4，。当与裂纹平面垂直的应力为400MPa时，相应的剩余寿命为20000次。根据Paris定理，在其他条件不变的情况下，当与裂纹平面垂直的应力增加到550Mpa时，相应的剩余寿命是多少年。

选项

答案

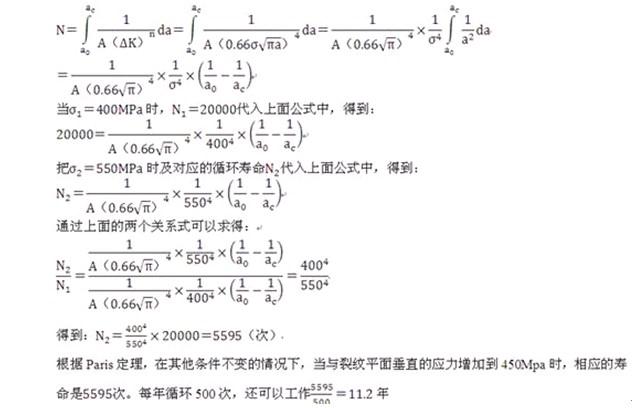

解析（一）断裂力学理论认为：零件的缺陷在循环载荷的作用下会逐步扩大，当缺陷扩大到临界尺寸后将发生断裂破坏。这个过程被称为疲劳断裂过程。　　疲劳断裂过程大致可分为四个阶段，即： 1.成核(10-3mm～10-4mm，第一阶段)；　　2.微观裂纹扩展(10-2mm～10-1mm，第二阶段)；　　3.宏观裂纹扩展(1mm～临界裂纹尺寸，第三阶段)；　　4.断裂(第四阶段)。　　其中，第一阶段为裂纹萌生阶段，第二、第三阶段为裂纹的亚临界扩展阶段。（二）由帕里斯公式可以得到

分享到：

（一）试述疲劳断裂过程（二）已知：一锅炉已运行5年，每年承受的应力循环次数为500次。若已知n = 4，。当与裂纹平面垂直的应力为400MPa时，相应...

相关内容：过程,锅炉,运行,承受,应力,循环,次数,500次,裂纹,平面,400MPa

猜你喜欢

访问排行

联系我们
