根据下表给定逻辑关系绘制而成的某分部工程双代号网络计划如下图所示,其作图错误的是()。A、节点编号有误 B、有循环回路 C、有多个起点节点...

作者: rantiku 人气: - 评论: 0

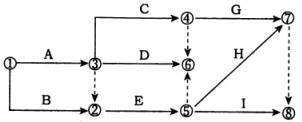

问题 根据下表给定逻辑关系绘制而成的某分部工程双代号网络计划如下图所示,其作图错误的是()。
选项 A、节点编号有误 B、有循环回路 C、有多个起点节点 D、有多个终点节点 E、不符合给定逻辑关系
答案 ADE
解析 本题考查的是双代号网络图的绘图规则。选项A,虚工作③②箭头的节点编号数字小于箭尾节点编号的数字。选项D,⑥⑧有两个终点节点。选项E,图上A的紧后工作有C、D、E,和表格要求不符。
