某双代号网络图如下图所示，绘图错误有（　）。 A、多个起点节点 B、存在循环回路 C、节点编号有误 D、多个终点节点 E、工作...

作者: rantiku 人气: - 评论: 0

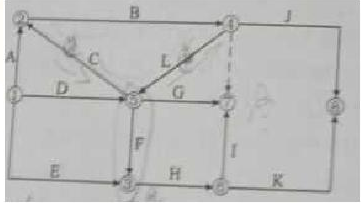

问题某双代号网络图如下图所示，绘图错误有（　）。

选项 A、多个起点节点 B、存在循环回路 C、节点编号有误 D、多个终点节点 E、工作箭头逆向

答案 BCDE

解析本题考查的是双代号网络图的绘制。存在循环回路②→④→⑤；节点编号有误③、⑤；多个终点节点⑦、⑧；工作箭头逆向②→⑤。参见教材P37。
